Introducción del producto:

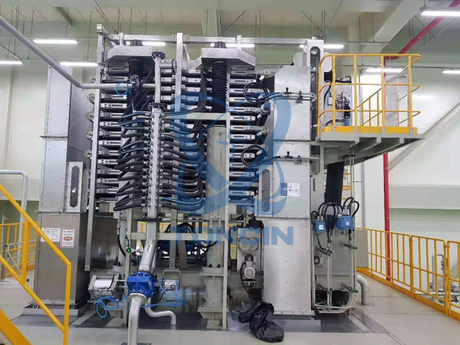

El filtro prensa automático vertical HVPF es el filtro más avanzado que jamás haya existido en el mundo.El vacío tiene un límite, pero la presión no.El filtro de prensa automático vertical HVPF utiliza aire o agua para formar una gran diferencia de presión en ambos lados de la tela filtrante para lograr una separación muy eficiente de sólidos y líquidos.Cuando se cierra la placa del filtro, el lodo se bombea a la cámara del filtro a través de tuberías de lodo.Luego, parte del filtrado ingresa a la cámara de filtrado a través de la tela filtrante debido a la gravedad.Luego, el agua a alta presión fuerza el diafragma de goma para extruir el filtrado de la torta de filtración.Cuando finaliza este proceso, la tela filtrante del conductor y las tortas de filtración se descargan de ambos lados de la tela filtrante.
Aplicación del producto:
El filtro prensa automático vertical HVPF se puede aplicar en minería, metalurgia, industria química, farmacia y alimentos. industrias.Es un tipo de máquina de separación sólido-líquido automática, de alta capacidad y que ahorra energía.
Rango de suministro y requisitos de instalación local:
(1) Consta de host, estación hidráulica, estación de agua, sistema de limpieza y sistema de control.
(2) Esta máquina debe instalarse sobre hormigón armado plano sólido o sobre una rejilla de acero.Consulte el tamaño de la base y las dimensiones relacionadas con el croquis de instalación y el cuadro de base.La profundidad del trabajo preliminar la determinan los clientes de acuerdo con las condiciones reales.El host debe ser suspendido por técnicos profesionales, evitando que el equipo impacte o raye.Utilice Grad Enter para ajustar el host durante la instalación, luego instale otros equipos durante la fijación del host.
(3) Aire suministrar: gránulo inferior a 5 um, presión 0,5-0,6 MPa, volumen de aire: tome la tabla de ensamblaje como referencia
(4) Agua suministro: máx.contenido sólido 5 ppm, gránulo sólido inferior a 50 um, presión 3,5-6 bar, tome la tabla de ensamblaje como referencia para el volumen de suministro
(5)Poder Suministro: trifásico/380V±5%, monofásico/220V±5%,50Hz
(6)Ambiente de trabajo: ambiente de trabajo Requisitos para esta máquina, no congelar.
Especificaciones del producto:
Modelo
| Área de filtración (m2) | Dimensión global m (largo x ancho x alto) | Filtrar Cantidad de placas | Volumen (m3) | Peso (t) | Poder hidráulico (kilovatios) | Especificación de la placa de filtro (mm) | Ancho de la tela filtrante |
HVPF-1 | 1 | 2,5×1,5×2,0 | 2 | 0.05 | 8 | 7.5 | 1000*550 | 0.7 |
HVPF-2 | 2 | 2,5×1,5×2,2 | 4 | 0.09 | 9 | 7.5 | ||
HVPF-3 | 3 | 3,5×2,5×2,2 | 2 | 0.16 | 14 | 11 | 1750*900 | 1.05 |
HVPF-4 | 4 | 3,5×2,5×2,3 | 4 | 0.27 | 15 | 11 | ||
HVPF-9 | 9 | 3,5×2,5×2,5 | 6 | 0.41 | 16 | 11 | ||
HVPF-12 | 12 | 3,5×2,5×2,7 | 8 | 0.54 | 17 | 11 | ||
HVPF-15 | 15 | 3,5×2,5×2,9 | 10 | 0.68 | 18 | 11 | ||
HVPF-18 | 18 | 3,5×2,5×3,1 | 12 | 0.81 | 19 | 11 | ||
HVPF-21 | 21 | 3,5×2,5×3,3 | 14 | 0.95 | 21 | 11 | ||
HVPF-24 | 24 | 3,5×2,5×3,4 | 16 | 1.08 | 22 | 11 | ||
HVPF-27 | 27 | 3,5×2,5×3,6 | 18 | 1.22 | 23 | 11 | ||
HVPF-15 | 15 | 5,1×3,7×3,3 | 6 | 0.68 | 37 | 22 | 2500*1020 | 1.15 |
HVPF-20 | 20 | 5,1×3,7×3,6 | 8 | 0.9 | 39 | 22 | ||
HVPF-25 | 25 | 5,1×3,7×3,9 | 10 | 1.13 | 42 | 22 | ||
HVPF-30 | 30 | 5,1×3,7×4,2 | 12 | 1.35 | 43 | 22 | ||
HVPF-35 | 35 | 5,1×3,7×4,5 | 14 | 1.58 | 44 | 22 | ||
HVPF-40 | 40 | 5,1×3,7×4,8 | 16 | 1.8 | 45 | 22 | ||
HVPF-45 | 45 | 5,1×3,7×5,1 | 18 | 2.03 | 46 | 22 | ||
HVPF-50 | 50 | 5,1×3,7×5,4 | 20 | 2.25 | 48 | 22 | ||
HVPF-60 | 60 | 6,9×4,5×5,4 | 10 | 2.7 | 97 | 37 | 4010*1500 | 1.7 |
HVPF-72 | 72 | 6,9×4,5×5,8 | 12 | 3.24 | 100 | 37 | ||
HVPF-84 | 84 | 6,9×4,5×6,2 | 14 | 3.78 | 104 | 37 | ||
HVPF-96 | 96 | 6,9×4,5×6,5 | 16 | 4.32 | 110 | 37 | ||
HVPF-108 | 108 | 6,9×4,5×6,9 | 18 | 4.86 | 112 | 37 | ||
HVPF-120 | 120 | 6,9×4,5×7,2 | 20 | 5.4 | 118 | 37 | ||
HVPF-132 | 132 | 6,9×4,5×7,6 | 22 | 5.94 | 120 | 37 | ||
HVPF-144 | 144 | 6,9×4,5×7,9 | 24 | 6.48 | 123 | 37 | ||
HVPF-156 | 156 | 6,9×4,5×8,3 | 26 | 7.02 | 126 | 37 | ||
HVPF-168 | 168 | 6,9×4,5×8,6 | 28 | 7.56 | 130 | 37 | ||
HVPF-144 | 144 | 9,2×5,5×6,8 | 18 | 6.48 | 142 | 67 | 6020*1500 | 1.7 |
HVPF-162 | 162 | 9,2×5,5×7,2 | 18 | 7.29 | 147 | 67 | ||
HVPF-180 | 180 | 9,2×5,5×7,5 | 20 | 8.1 | 150 | 67 | ||
HVPF-198 | 198 | 9,2×5,5×7,8 | 22 | 8.91 | 160 | 67 | ||
HVPF-216 | 216 | 9,2×5,5×8,2 | 24 | 9.72 | 166 | 67 | ||
HVPF-234 | 234 | 9,2×5,5×8,5 | 26 | 10.53 | 172 | 67 | ||
HVPF-252 | 252 | 9,2×5,5×8,8 | 28 | 11.34 | 180 | 67 | ||
HVPF-270 | 270 | 9,2×5,5×9,2 | 30 | 12.15 | 190 | 67 |
Proceso de trabajo:
(1) Etapa de filtración: cuando la placa del filtro se cierra, la lechada se bombea a la cámara del filtro a través de la tubería de lodo.El filtrado ingresa a la cámara de filtrado a través de la tela filtrante y ingresa al colector de filtrado a través del tubo de filtrado, mientras tanto, la torta de filtrado se forma en la cámara de filtrado.
(2) Extrusión: el agua a alta presión ingresa a la membrana a través del tubo y hace que la membrana se extruya hacia la torta de filtración para hacer que el filtrado de la torta de filtración salga.
(3) Pastel Lavado: el agua de lavado se bombea a la cámara del filtro mediante un tubo de lodo, después de lavar el la torta y a través de la tela fluyen hacia las tuberías de descarga.
(4) Secado al aire: el flujo de aire con agua pasa a través de la torta de filtración, lo que puede reducir la humedad de la torta de filtración al máximo y vaciar la cámara de filtrado al mismo tiempo.
(5) Descarga de la torta de filtración: cuando finaliza el proceso de secado, las piezas impulsoras hacen funcionar la tela filtrante y la torta de filtración se descarga desde ambos lados de la tela filtrante.
(1) La estructura de la placa de filtro adopta un dispositivo de guía para garantizar un funcionamiento sin problemas.
(2) Puede realizar continuamente automáticamente la operación en el proceso de filtración, extrusión, lavado, secado, descarga y regeneración de tela filtrante.
(3) La presión del filtro puede alcanzar los 2,0 Mpa.Tiene especialmente un buen efecto sobre diversos materiales diminutos pegajosos y la baja humedad de la torta de filtración.
(4) el punto clave de este tipo de equipo es No asunto Cuánta presión puede obtener pero seguridad.Se adopta un sistema de presión hidráulica solo para garantizar que cada placa se bloquee bien.Cada boquilla y diafragma están diseñados e inspeccionados con mucho cuidado para mantener el equipo seguro cuando entra agua a alta presión en las cámaras.
(5) El equipo adopta PLC + pantalla táctil + válvulas automáticas y la mano de obra es menor.
(6) La estructura compacta cubre menos área de piso
