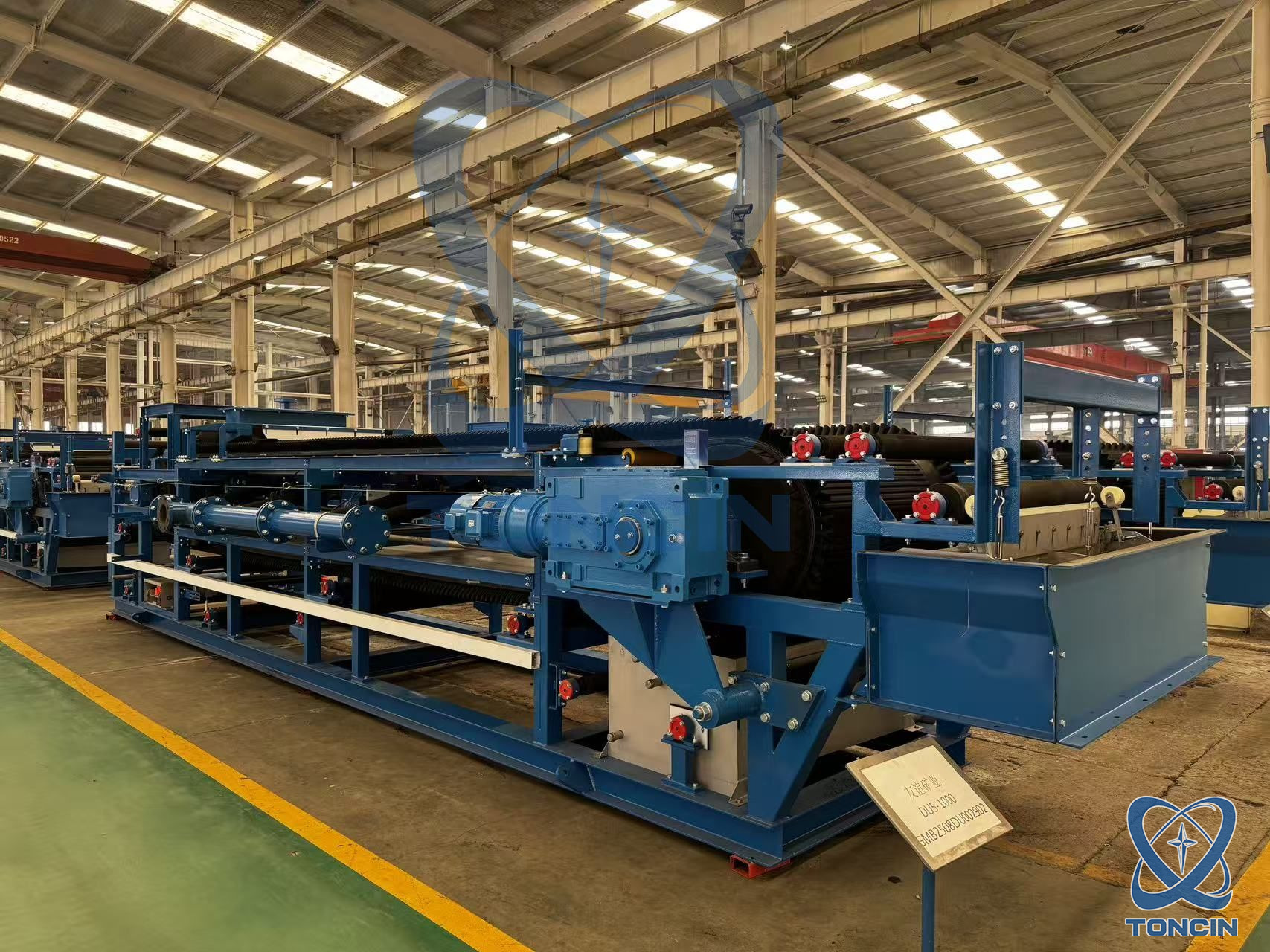

¿Qué es un filtro de correa de vacío horizontal y cómo funciona?

Para una separación sólido-líquido continua y de alto rendimiento, los ingenieros de procesos se enfrentan a una decisión crítica. A menudo hay que elegir entre equipos de procesamiento por lotes, como filtros prensa, y sistemas de vacío continuo. Los sistemas por lotes interrumpen los flujos de proceso. Exigen mano de obra intensiva y complican el manejo posterior. Por el contrario, un filtro de cinta de vacío horizontal proporciona un proceso de filtración continuo y altamente controlable. Destaca específicamente donde el lavado intenso de la torta y la humedad residual extremadamente baja siguen siendo fundamentales para el éxito.

En este artículo, vamos más allá de las definiciones básicas. Proporcionamos un desglose centrado en ingeniería de cómo funciona este equipo. Aprenderá sobre los riesgos operativos, las variantes estructurales y las realidades del mantenimiento. También cubrimos los criterios exactos para evaluar si se ajusta a las limitaciones de CapEx y OpEx de su instalación específica. Esto le garantiza realizar una selección de equipos informada y respaldada por datos.

Conclusiones clave

• Los filtros de cinta de vacío horizontales utilizan la gravedad y la succión de vacío continua para separar las lechadas, lo que permite el lavado de la torta en varias etapas sin interrumpir el flujo del proceso.

• El éxito depende en gran medida de hacer coincidir la variante de filtro (p. ej., de cinta de goma o cerrada) con las propiedades químicas y la volatilidad de la suspensión.

• Si bien ofrecen un rendimiento continuo superior en comparación con los filtros prensa, requieren una huella física significativamente mayor y protocolos de mantenimiento específicos para las piezas de desgaste móviles.

• El dimensionamiento adecuado requiere pruebas de materiales a escala piloto para determinar las tasas de filtración, los niveles de vacío requeridos y el espesor óptimo de la torta antes de su implementación a gran escala.

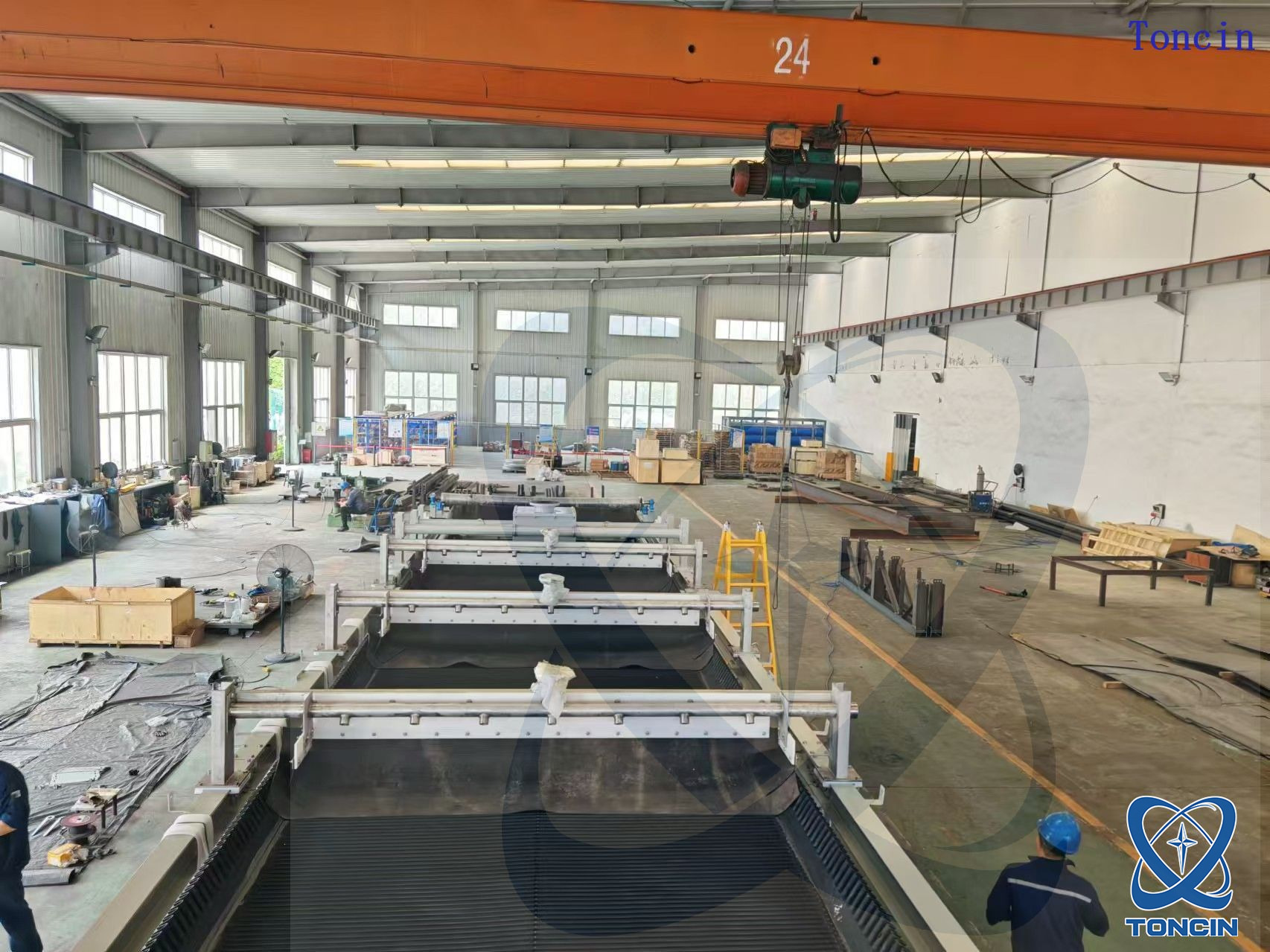

La mecánica central: cómo funciona un filtro de correa de vacío horizontal

Para comprender este equipo, debe verlo como una plataforma de drenaje móvil en lugar de una cámara de presión estática. El sistema opera mediante un mecanismo de bucle continuo. Utiliza una polea motriz motorizada para tirar de una tela filtrante porosa a través de una correa de drenaje ranurada. La gravedad y la succión por vacío funcionan juntas. Separan rápidamente el filtrado líquido de las partículas sólidas. Podemos dividir esta operación continua en cuatro fases distintas.

1. Fase 1: Alimentación con purines. El proceso comienza en el extremo de alimentación de la máquina. Un distribuidor de pienso especializado vierte la suspensión sobre la tela filtrante en movimiento. Este distribuidor juega un papel fundamental. Garantiza que una capa uniforme de material se extienda por todo el ancho de la banda. Una capa desigual deja manchas finas. La succión al vacío siempre tomará el camino de menor resistencia a través de estos puntos delgados. Este fenómeno, conocido como canalización del vacío, arruina la eficiencia de la filtración.

2. Fase 2: Filtración y Extracción al Vacío. A medida que la cinta avanza, pasa sobre una caja de vacío estacionaria. Esta caja se encuentra directamente debajo del cinturón. Genera una fuerte presión negativa. El vacío aspira con fuerza el filtrado líquido a través de la tela porosa. El líquido entra en las ranuras de la correa portadora. Luego fluye a través de los orificios de drenaje centrales hacia la caja de vacío. Desde allí, las tuberías transportan el filtrado a tanques receptores externos.

3. Fase 3: Lavado de la torta (La ventaja principal). Los sólidos restantes forman una torta de filtración sobre la tela. La cinta transporta esta torta a la zona de lavado. Aquí, las barras rociadoras distribuyen líquido de lavado limpio sobre la torta. Puede configurar esta zona para lavado a favor o en contracorriente. El lavado a contracorriente le permite reutilizar el líquido de lavado de etapas posteriores en etapas anteriores. Esto reduce drásticamente el consumo general de disolventes. Nota: Esta verdadera capacidad de lavado en múltiples etapas brinda a los filtros de cinta de vacío horizontales una enorme ventaja competitiva sobre las centrífugas. Las centrífugas no pueden realizar fácilmente lavados discretos de varias etapas sin volver a suspender el producto.

4. Fase 4: Secado y Descarga. Después del lavado, la torta entra en una zona final de secado al vacío. El vacío aspira aire ambiente a través de la torta para desplazar la humedad restante. La cinta llega entonces al rodillo de descarga. La tela se separa de la cinta transportadora y cambia bruscamente de dirección. Esta acción hace que la torta seca se desprenda y caiga en un conducto de recolección. Finalmente, chorros de agua a alta presión lavan ambos lados de la tela filtrante vacía. Esto evita el cegamiento antes de que se reinicie el bucle.

Configuraciones clave: hacer coincidir los tipos de filtros con las demandas del proceso

Los fabricantes diseñan varias variantes estructurales distintas de este equipo. Debe hacer coincidir la configuración específica con las propiedades químicas de su lechada. La elección de la variante incorrecta provoca fallos prematuros del equipo o riesgos para la seguridad.

La configuración del cinturón de goma

La configuración industrial estándar es el filtro de vacío con correa de caucho . Este diseño utiliza una correa de drenaje elastomérica ranurada de alta resistencia para soportar la tela filtrante. La correa de caucho proporciona una resistencia a la tracción excepcional. Maneja sin esfuerzo el estrés mecánico de cargas pesadas continuas.

Lente de evaluación: los ingenieros de procesos seleccionan esta variante para minería industrial pesada, procesamiento de minerales y lodos químicos agresivos. El caucho grueso resiste materiales altamente abrasivos como arena de sílice o minerales metálicos. Puede especificar caucho natural, EPDM o mezclas sintéticas especializadas según la composición química de la lechada.

La configuración de vivienda cerrada

Algunos procesos involucran solventes altamente volátiles o tóxicos. En estos casos, un sistema de filtración al aire libre plantea graves riesgos. Debe utilizar un filtro de correa de vacío cerrado . Esta configuración rodea toda la plataforma móvil en una carcasa estanca al gas. Los operadores suelen purgar el recinto con nitrógeno. Esto elimina el oxígeno y previene atmósferas explosivas.

Lente de evaluación: necesita esta variante para lodos a base de solventes, vapores peligrosos o requisitos estrictos de cumplimiento ambiental. Sin embargo, es necesario sopesar las compensaciones. Las viviendas estancas al gas requieren un gasto de capital inicial significativamente mayor. Además, el recinto restringe el acceso físico. Esto hace que el mantenimiento rutinario y el reemplazo de telas sean mucho más complejos y requieran mucho tiempo.

Configuraciones de lodos y efluentes

Los flujos de efluentes municipales e industriales presentan desafíos únicos. Los sólidos suspendidos suelen ser orgánicos, viscosos y altamente comprimibles. Un especializado filtro de correa de vacío para aguas residuales soluciona estos problemas. Estas unidades a menudo cuentan con zonas extendidas de drenaje por gravedad antes de que se active el vacío.

Lente de evaluación: céntrese en la capacidad del equipo para manejar concentraciones de alimento variables. Las corrientes de aguas residuales rara vez mantienen una consistencia constante. El éxito aquí depende en gran medida del acondicionamiento químico. Debe dosificar con cuidado floculantes poliméricos en la suspensión. El filtro depende de estos floculantes para agrupar partículas finas en grupos más grandes y drenables.

Criterios de evaluación: ¿Es esta tecnología adecuada para su instalación?

Antes de comprometerse con la adquisición, los ingenieros de procesos deben evaluar críticamente las limitaciones de las instalaciones. Este equipo resuelve muchos problemas, pero no es de aplicación universal. Debe comparar sus características con alternativas de procesamiento por lotes.

Rendimiento frente a huella

La compensación más obvia tiene que ver con el espacio físico. Un filtro de correa de vacío horizontal ofrece una salida continua de gran volumen. Nunca deja de descargarse o limpiarse. Sin embargo, requiere una huella física enorme. Una unidad típica puede tener una longitud de entre 15 y 30 metros. Debe asegurarse de que sus instalaciones tengan el espacio adecuado. Si el espacio es reducido, los filtros prensa verticales podrían ser su única opción viable, a pesar de sus limitaciones de lotes.

Matriz de requisitos del proceso

Utilice la siguiente tabla comparativa para determinar si el perfil de su lodo coincide con los puntos fuertes de esta tecnología de vacío continuo.

Realidades de CapEx versus OpEx

Debe equilibrar la inversión inicial con las realidades operativas a largo plazo. Un filtro de cinta de vacío suele requerir una inversión de capital elevada. Sin embargo, también hay que mirar de cerca los gastos operativos. Consumirá una cantidad significativa de energía eléctrica haciendo funcionar bombas de vacío continuas. Regularmente comprará telas filtrantes de repuesto. También debe suministrar un volumen constante de líquido de lavado limpio. En el lado positivo, la automatización reduce drásticamente los costos de mano de obra del operador en comparación con los filtros prensa manuales.

Riesgos de implementación y realidades del mantenimiento

La transparencia con respecto al mantenimiento genera expectativas realistas. Mover maquinaria pesada constantemente bajo vacío crea puntos de desgaste específicos. No puedes instalar este equipo e ignorarlo. Debe implementar protocolos de mantenimiento rigurosos y proactivos para garantizar el tiempo de actividad.

Degradación del sello de vacío

La interfaz entre la correa de goma en movimiento y la caja de vacío estacionaria crea una fricción constante. Los fabricantes instalan tiras de desgaste deslizantes (generalmente hechas de polietileno UHMW) para solucionar este problema. También inyectan agua lubricante a lo largo de estas correas de fricción.

• Mejor práctica: Monitorear constantemente el flujo de agua lubricante. Inspeccione las tiras de desgaste mensualmente.

• Error común: dejar secar la correa. Esto genera un calor inmenso, derrite las tiras de desgaste y destruye inmediatamente el sello de vacío.

Seguimiento y tensado de correas

La tela filtrante debe desplazarse perfectamente recta. Si se desplaza hacia un lado, se arrugará. Las arrugas rompen el sello de vacío y permiten que los sólidos pasen por alto la tela. Esto arruina la claridad del filtrado. Por lo tanto, las unidades modernas utilizan sistemas de seguimiento hidráulicos o neumáticos automatizados.

Estos sistemas utilizan sensores de borde para detectar la deriva. Giran automáticamente los rodillos tensores para dirigir la tela de regreso al centro. Debe mantener limpio y seco el suministro de aire a estos sistemas neumáticos. Un sistema de seguimiento fallido romperá rápidamente una costosa tela filtrante.

Incrustaciones y cegamientos de tela

Con el tiempo, las partículas finas se incrustan profundamente en el tejido del filtro. Este fenómeno, conocido como cegamiento, obstruye el flujo de filtrado. Para mitigar este riesgo de tiempo de inactividad, los fabricantes instalan estaciones de lavado a alta presión en el recorrido de retorno de la correa.

Debe asegurarse de que estas boquillas de lavado proporcionen una cobertura superpuesta. Verifique la presión de la boquilla diariamente. Si las boquillas se obstruyen, el deslumbramiento se extenderá rápidamente por la tela. Verá una caída repentina en el rendimiento de la producción y un aumento en la humedad residual de la torta.

Especificación de un filtro de correa de vacío a gran escala: el marco del comprador

La compra de este equipo es un importante proyecto de ingeniería. No se puede simplemente seleccionar un modelo de un catálogo. Debe seguir un marco de especificaciones riguroso y basado en datos.

Paso 1: Pruebas piloto y a escala de banco

Los datos empíricos son absolutamente no negociables. Debe comenzar con pruebas de hojas de filtro a escala de banco. Envíe muestras de lodo representativas al laboratorio del proveedor. Estas pruebas determinan la resistencia específica a la torta y el tejido óptimo de la tela. También establecen las proporciones de lavado requeridas. Una vez que las pruebas de banco parezcan prometedoras, alquile una pequeña unidad piloto. Ejecútelo en sus instalaciones para validar el rendimiento en condiciones reales de la planta.

Paso 2: dimensionar el área de filtración

Los ingenieros utilizan los datos piloto para calcular el área de filtración activa requerida. Esta área normalmente se mide en metros cuadrados. Al especificar un filtro de correa de vacío a gran escala , el tamaño depende del paso más lento que determina la velocidad. A veces, el bizcocho se forma instantáneamente, pero el secado lleva mucho tiempo. El tamaño del equipo debe adaptarse a la fase más larga de su proceso de separación específico para lograr el rendimiento objetivo.

Paso 3: Material de Construcción (MOC)

Evalúe todas las partes mojadas según la química de la lechada. Debes analizar el pH, la temperatura y el contenido de cloruros. Las aplicaciones estándar utilizan acero inoxidable 304 o 316L. Los entornos altamente corrosivos pueden exigir acero inoxidable dúplex. Alternativamente, puede ahorrar capital especificando acero al carbono revestido de caucho para lodos altamente ácidos y de baja temperatura.

Paso 4: Próximos pasos para la selección de proveedores

No evalúe a los proveedores únicamente por el precio de compra inicial. Evalúe su soporte de posventa local. Pregunte dónde almacenan piezas de desgaste críticas, como correas, sellos y telas. Finalmente, evaluar su disposición a ofrecer garantías mecánicas y de proceso con base en los resultados de la prueba piloto. Un proveedor seguro respaldará sus datos empíricos sobre dimensionamiento.

Conclusión

• El filtro de cinta de vacío horizontal es la mejor opción para una filtración continua y fácilmente controlable.

• Proporciona capacidades inigualables de lavado a contracorriente de múltiples etapas que preservan solutos valiosos y reducen el desperdicio de solventes.

• Su decisión final depende de equilibrar las limitaciones de su huella física con el rendimiento financiero de la recuperación de la torta de alta pureza.

• No adivine el tamaño del equipo. Reúna primero datos empíricos para proteger su inversión de capital.

• Siguiente paso: póngase en contacto con un ingeniero de aplicaciones para solicitar una consulta técnica. Envíe una muestra de lodo representativa para pruebas de laboratorio para determinar sus parámetros de filtración exactos.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre un filtro de correa de vacío y una prensa de correa?

R: Un filtro de correa de vacío utiliza succión y gravedad continuas para extraer suavemente el líquido a través de una tela filtrante. Destaca en el lavado y manipulación de tartas frágiles. Una prensa de banda utiliza bandas duales convergentes para aplicar intensas fuerzas mecánicas de compresión y corte para expulsar el líquido. Las prensas de banda son mejores para lodos municipales altamente comprimibles, mientras que los filtros de vacío son superiores para el procesamiento químico y mineral.

P: ¿Qué espesor debe tener la torta de filtración en un filtro de correa de vacío horizontal?

R: El espesor de la torta varía dramáticamente según las propiedades del material. Por lo general, oscila entre 3 mm para productos químicos muy finos y de filtrado lento, hasta 100 mm para minerales gruesos y de rápido drenaje. Debe optimizar este espesor durante la prueba piloto. Una torta demasiado espesa restringe el flujo de vacío, mientras que una torta demasiado delgada provoca la canalización del vacío.

P: ¿Cuál es la vida útil típica de la correa transportadora de caucho?

R: La vida útil depende de la exposición química, la naturaleza abrasiva de la lechada y el mantenimiento adecuado. Con un excelente cuidado de las tiras de desgaste y los sistemas de seguimiento, una correa de caucho de alta resistencia suele durar varios años. Por el contrario, los operadores deben reemplazar la tela filtrante tejida más delgada con mucha más frecuencia, a menudo cada pocas semanas o meses, debido al cegamiento o al desgaste mecánico.
