En industrias como la química, la minería y el procesamiento de minerales, las condiciones del proceso suelen ser extremadamente desafiantes. Al enfrentarse a materiales de alta concentración, alta viscosidad o altamente corrosivos, la deshidratación confiable y la recuperación del producto son directamente fundamentales para mantener una producción continua y eficiente. Para abordar este problema de la industria, TONCIN ha aprovechado décadas de experiencia técnica en tecnología de filtro de correa de vacío (DU) horizontal para ofrecer una solución de filtración que combina una alta capacidad de rendimiento con una baja humedad residual de la torta, al tiempo que controla eficazmente los costos operativos y ayuda a los clientes a lograr eficiencia económica y estabilidad de producción.

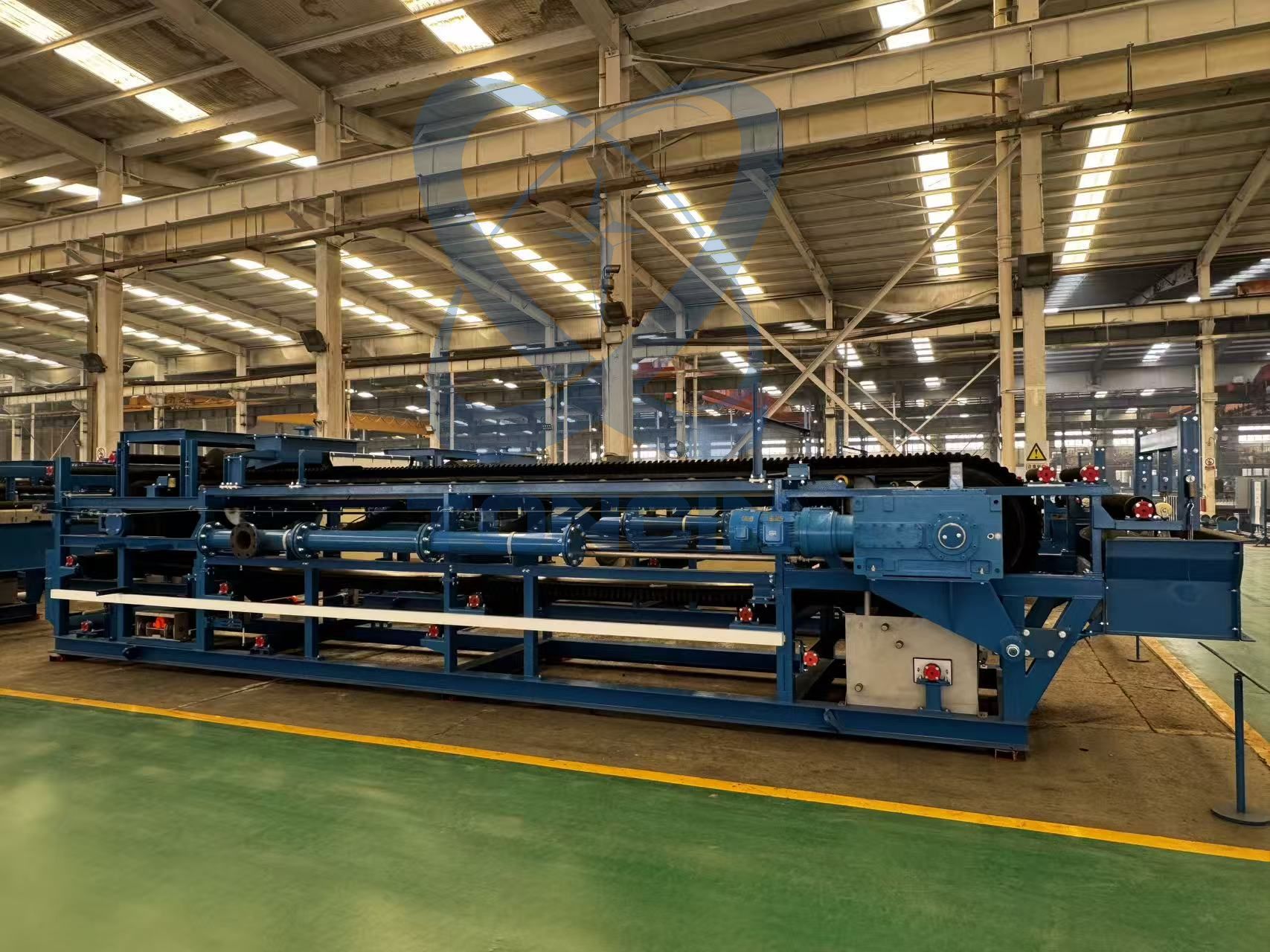

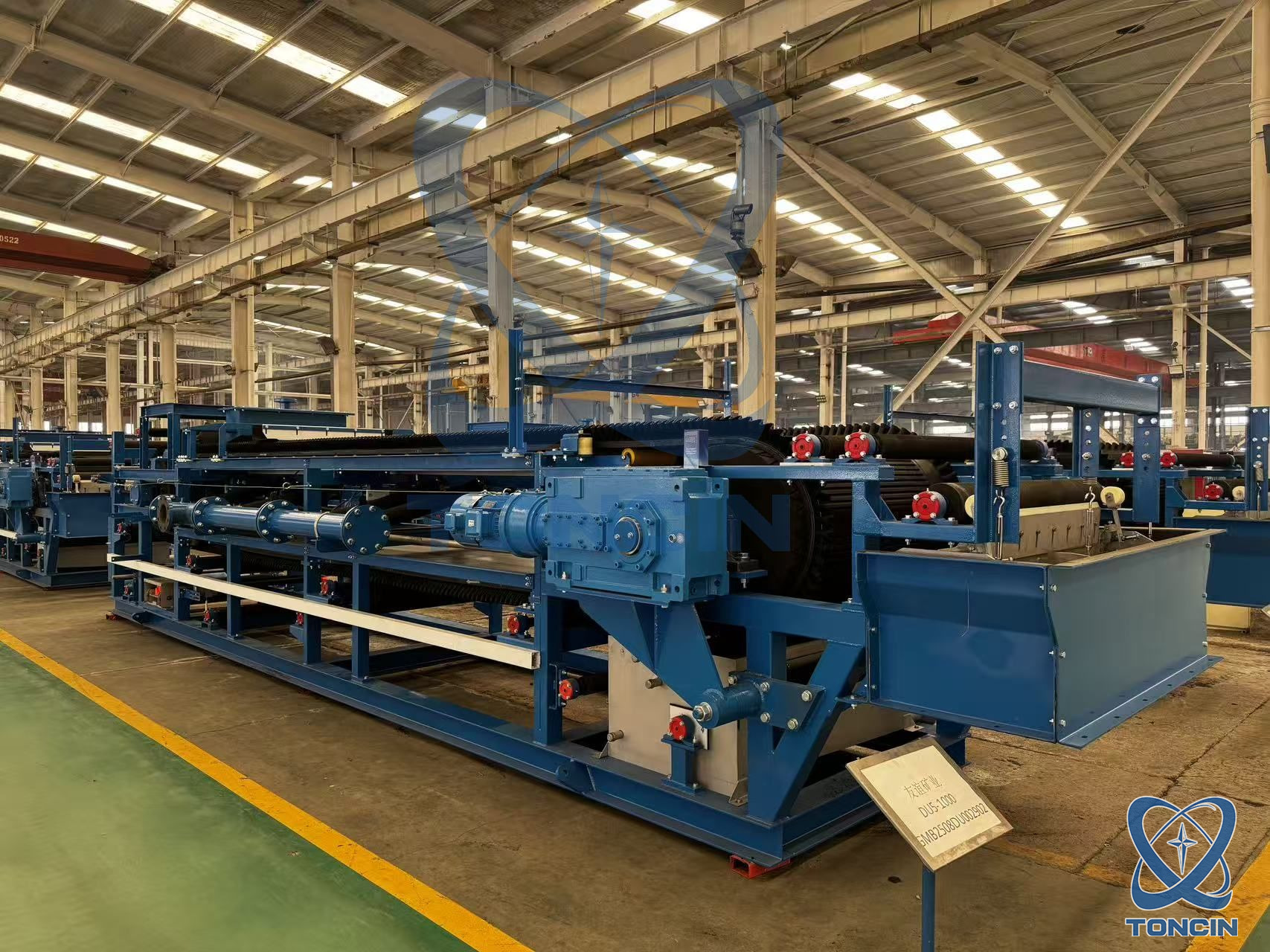

Descripción del Producto
Una solución rentable para la deshidratación y recuperación de productos
Los filtros de banda de vacío horizontales TONCIN ofrecen múltiples ventajas para plantas de proceso:
Deshidratación y lavado de torta de alto rendimiento: Excelente capacidad de procesamiento por unidad de área, adecuada para producción continua a gran escala.
Reducción del tiempo de inactividad gracias a un diseño innovador: las estructuras críticas optimizadas permiten un mantenimiento conveniente y garantizan un funcionamiento estable a largo plazo.
Instalaciones de prueba globales: aprovechar plataformas de prueba integrales para validar los parámetros del proceso por adelantado y reducir los riesgos del proyecto.
Mayor flexibilidad gracias al diseño modular: configuración flexible basada en las condiciones del sitio y los requisitos del proceso, lo que ofrece una gran adaptabilidad.
Ejemplo de aplicación de lavado de torta y deshidratación de alto rendimiento
Se ha aplicado con éxito un filtro de cinta de vacío horizontal con un área de filtración de 20 metros cuadrados en un proyecto de deshidratación de concentrado de grafito, lo que demuestra una capacidad de procesamiento de alto rendimiento excepcional y un rendimiento estable de lavado de torta.
Soluciones de ingeniería para diseños optimizados
TONCIN posee capacidades de ingeniería totalmente integradas, utilizando herramientas de ingeniería avanzadas para lograr un diseño preciso y garantizar un tamaño y espacio optimizados del equipo. Las capacidades clave de ingeniería incluyen:
Análisis de CFD
Modelado 3D
Análisis FEA
Además, una amplia variedad de materiales de construcción combinados con una estructura de marco atornillado permiten la personalización modular de acuerdo con los requisitos específicos del cliente, equilibrando la fuerza, la resistencia a la corrosión y la conveniencia de la instalación.
Aplicaciones de lavado: alta eficiencia de extracción que impulsa la rentabilidad
En los procesos de lavado de materiales como oro, uranio, ácido fosfórico, cobre y alúmina, la eficiencia de extracción impacta directamente en la rentabilidad del proyecto. Los filtros de banda de vacío horizontales TONCIN utilizan desplazamiento de flujo pistón y lavado a contracorriente de múltiples etapas en todo el área de filtración para lograr eficiencias de lavado superiores al 99,8%, lo que brinda un soporte confiable para la recuperación eficiente de materiales de alto valor.
Materiales de construcción: diseñados para condiciones exigentes
Para condiciones operativas complejas que involucran aplicaciones de filtración corrosivas, abrasivas y de alta temperatura, TONCIN ofrece una gama completa de soluciones de materiales, desde aceros inoxidables de alta calidad hasta FRP y plásticos. Los marcos de los filtros se fabrican utilizando secciones de canal abierto y en ángulo, lo que evita de manera efectiva la acumulación de líquido y los problemas de corrosión comúnmente asociados con las estructuras de sección de caja en ambientes corrosivos, extendiendo así significativamente la vida útil del equipo.
Descarga de Torta y Cinta Transportadora
En la mayoría de las aplicaciones, la descarga de la torta ocurre espontáneamente por gravedad. Para productos húmedos y pegajosos, TONCIN puede equipar el filtro con raspadores de torta o toboganes de agua para garantizar la eliminación completa de la torta y evitar la acumulación de material que podría afectar la eficiencia operativa. TONCIN ha fabricado con éxito filtros extra anchos utilizando correas de caucho de 4,8 metros, con materiales de correa seleccionados entre caucho natural, SBR, neopreno o EPDM según los requisitos del proceso. Todas las correas transportadoras TONCIN cuentan con un diseño de zona central sin carcasa, lo que evita el contacto entre el filtrado y la carcasa de la correa, resiste eficazmente la corrosión y extiende significativamente la vida útil de la correa.
Descarga típica de torta
La ilustración muestra el rendimiento típico de descarga de torta del filtro de correa de vacío horizontal en condiciones de funcionamiento estándar.
Tecnología innovadora: dispositivo de elevación de cajas por vacío
Para mejorar aún más el rendimiento del equipo y la comodidad del mantenimiento, TONCIN ha desarrollado el dispositivo de elevación de caja por vacío. Este dispositivo simplifica la tarea tradicionalmente de alto riesgo de mantenimiento de la caja de vacío y se puede adaptar a filtros de cualquier marca o tamaño, lo que reduce el tiempo de inactividad por mantenimiento de la caja de vacío en más de un 30 %.
Sistema tensor de tela dual
Los filtros TONCIN están diseñados con un sistema de tensado de tela dual, incorporando tensado tanto estático como dinámico. Este sistema mantiene un funcionamiento eficiente incluso si la tela filtrante experimenta un estiramiento anormal, mientras que el uso de rodillos móviles simplifica significativamente la instalación y el reemplazo de la tela filtrante, lo que reduce la complejidad del mantenimiento.
Sistema tensor de tela estático
Sistema dinámico de tensión de tela.
Aplicaciones clave
Aplicaciones de deshidratación
Relaves generales
Yeso
roca fosfatada
Multas de carbón
Magnetita
mineral de hierro
Litio
Aplicaciones de lavado
Materiales lixiviados
Zinc
Cobre/cobalto
Níquel
Yeso
Desulfuración de gases de combustión (FGD)
Lavadoras de pulpa
Especificación de producto:
Área de Filtración (m2) | Filtración ancho (mm) | Filtración Longitud (m ) | Peso (T) | Tamaño del contorno L×An×Al (m) | Área de Filtración (m2) | Filtración ancho (mm) | Filtración Longitud (m ) | Peso (T) | Tamaño del contorno L×An×Al (m) |
DU-2 | 500 | 4 | 3.0 | 7,82×2×2 | DU-25 | 2500 | 10 | 22 | 14,5×4,8×2,2 |
DU-2.5 | 5 | 3.2 | 8,82×2×2 | DU-30 | 12 | 25.3 | 16,5×4,8×2,2 |
DU-3 | 6 | 3.4 | 9,9×2×2 | DU-35 | 14 | 27.4 | 18,5×4,8×2,2 |
DU-5 | 10 | 3.8 | 14,0×2,2×2 | DU-40 | 16 | 29.5 | 21,5×4,8×2,4 |
DU-4.8 | 800 | 6 | 5.0 | 10,05×2,5×2 | DU-45 | 18 | 31.6 | 23,5×4,8×2,4 |
DU-6.4 | 8 | 5.5 | 12,05×2,5×2 | DU-50 | 20 | 38.6 | 25,6×4,8×2,4 |
DU-8 | 10 | 6.0 | 14,10×2,6×2 | DU-33.6 | 2800 | 12 | 20.5 | 17,6×5,0×2,5 |
DU-9.6 | 12 | 7.0 | 16,25×2,6×2 | DU-39.2 | 14 | 24.1 | 19,6×5,0×2,5 |
DU-5 | 1000 | 5 | 5.3 | 8,87×2,6×20 | DU-36 | 3000 | 12 | 22 | 17,6×5,5×2,8 |
DU-6 | 6 | 5.8 | 10,5×2,6×2 | DU-42 | 14 | 24 | 19,6×5,5×2,8 |
DU-8 | 8 | 6.3 | 12,5×2,8×2 | DU-48 | 16 | 28 | 21,6×5,5×2,8 |
DU-10 | 10 | 6.8 | 14,5×2,8×2 | DU-54 | 18 | 30.6 | 23,6×5,5×2,8 |
DU-12 | 12 | 7.3 | 16,5×2,8×2 | DU-60 | 20 | 35.2 | 25,6×5,5×2,8 |
DU-14 | 14 | 7.8 | 18,5×2,8×2 | DU-44.8 | 3200 | 14 | 35.3 | 19,5×5,7×3,1 |
DU-7.8 | 1300 | 6 | 7.2 | 10,4×3,15×2 | DU-48 | 15 | 36.2 | 20,5×5,7×3,1 |
DU-10.4 | 8 | 8.3 | 12,4×3,15×2 | DU-51.2 | 16 | 37.7 | 21,5×5,7×3,1 |
DU-13 | 10 | 9 | 14,4×3,15×2 | DU-57.6 | 18 | 40.1 | 23,5×5,7×3,1 |
DU-15.6 | 12 | 10.5 | 16,4×3,15×2 | DU-64 | 20 | 42.5 | 25,5×5,7×3,1 |
DU-18.2 | 14 | 11.5 | 18,4×3,15×2 | DU-72 | 22.5 | 52.4 | 28,5×5,7×3,1 |
DU-20.8 | 16 | 12.5 | 20,4×3,15×2 | DU-72 | 4000 | 18 | 56.2 | 24,0×7,1×3,3 |
DU-14.4 | 1800 | 8 | 12.7 | 12,6×4×2,2 | DU-80 | 20 | 58.8 | 26,0×7,1×3,3 |
DU-18 | 10 | 13.7 | 14,6×4×2,2 | DU-88 | 22 | 66.6 | 28,0×7,1×3,3 |
DU-21.6 | 12 | 15.3 | 16,6×4×2,2 | DU-96 | 24 | 69.4 | 30,0×7,1×3,3 |
DU-25.2 | 14 | 16.6 | 18,6×4×2,2 | DU-104 | 26 | 72.2 | 32,0×7,1×3,3 |
DU-28.8 | 16 | 17.9 | 20,6×4×2,2 | DU-90 | 4500 | 20 | 72 | 26,5×7,5×3,6 |
DU-16 | 2000 | 8 | 14.2 | 12,7×4,2×2,2 | DU-99 | 22 | 75.2 | 28,5×7,5×3,6 |
DU-20 | 10 | 15.4 | 14,7×4,2×2,2 | DU-108 | 24 | 78.4 | 30,5×7,5×3,6 |
DU-24 | 12 | 17.2 | 16,7×4,2×2,2 | DU-117 | 26 | 81.6 | 32,5×7,5×3,6 |
DU-28 | 14 | 18.7 | 18,7×4,2×2,2 | DU-126 | 28 | 84.8 | 34,5×7,5×3,6 |
DU-32 | 16 | 20.2 | 20,7×4,2×2,2 | DU-135 | 30 | 88 | 36,5×7,5×3,6 |
DU-36 | 18 | 21.7 | 22,7×4,2×2,2 | DU-144 | 32 | 93 | 38,5×7,5×3,6 |
Ventajas del producto:
Para completar continuamente la filtración de alimentación, el lavado de la torta de filtración, el secado, la descarga, la regeneración de la tela filtrante y otras operaciones del proceso.
El material filtrado y la solución de lavado de la torta de filtración en diferentes secciones se pueden recolectar en etapas y se puede realizar el lavado por advección y el lavado a contracorriente.
El diseño modular de la estructura general es flexible para el montaje y conveniente para el transporte y la instalación.
El sistema de control con tecnología DCS puede realizar automatización remota y en sitio.
