FILTRO PRENSA AUTOMÁTICO VERTICAL HVPF
El filtro de presión automático vertical HVPF representa un dispositivo de separación sólido-líquido innovador y respetuoso con el medio ambiente, desarrollado por nuestra empresa teniendo en cuenta la alta eficiencia y el bajo consumo de energía.Este equipo utiliza de forma independiente la presión de la bomba de lodo, la gravedad del material y un diafragma de goma para extraer rápidamente el líquido de la lodo, logrando una separación altamente eficiente de componentes sólidos y líquidos.
Capaz de alcanzar presiones de hasta 2,0 Mpa, este equipo destaca en el manejo de diversos materiales pegajosos y diminutos, lo que garantiza una menor humedad de la torta para obtener resultados óptimos.
Filtro prensa vertical de Toncin, tu mejor opción
El filtro prensa vertical de Toncin es líder mundial en la producción de equipos integrales de filtración y separación para la protección del medio ambiente.Reconocidos en 2014 como un nuevo producto clave al incluirse en el catálogo nacional, nuestros productos se han exportado con éxito a más de 50 países y regiones.
En 2020, el filtro prensa vertical de Toncin amplió su alcance de mercado a la industria de las baterías de litio, mostrando aún más su versatilidad y adaptabilidad a las necesidades industriales emergentes.
,

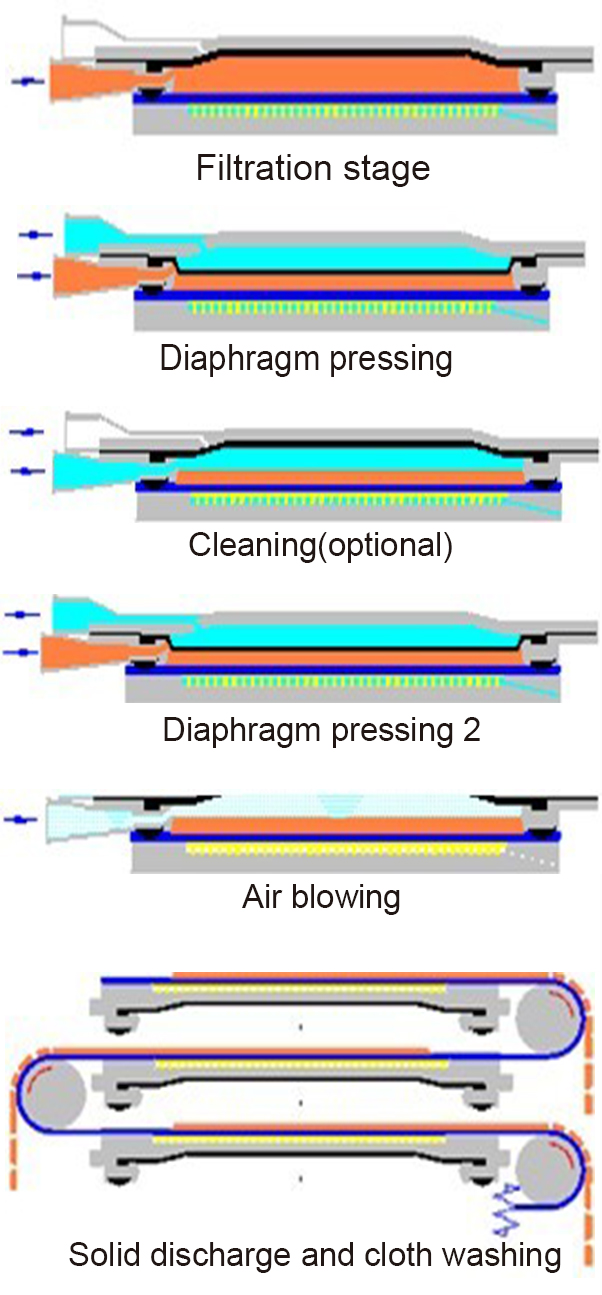

Principio de trabajo
1. Etapa de filtración: la suspensión se bombeó a todas las cámaras y se forma la torta de filtración después de que sale el filtrado.
2.Prensado del diafragma 1: Se inyectó agua a alta presión en el diafragma de cada cámara, se extruye aún más la torta de filtración y salen más filtrados.
3.Limpieza (opcional): El agua de limpieza entra a la cámara y pasa a través de la torta y la tela filtrante.
4. Diafragma presionando 2: Igual que diafragma presionando 1.
5. Soplado de aire: Se sopla aire comprimido a través de los sólidos para la deshidratación final.
6.Descarga de sólidos y lavado de telas: después de que se abre el paquete de placas, los sólidos deshidratados se transportan fuera de cada cámara sobre la tela filtrante en movimiento.La unidad de lavado integrada rocía ambos lados del paño con agua a alta presión, lo que garantiza resultados de filtración consistentes.
Parámetros técnicos
Con un diseño de placa multicapa y filtración vertical, el filtro prensa automático vertical HVPF introduce un nuevo nivel de eficiencia con su funcionamiento sincronizado de múltiples cámaras de filtrado que se mueven hacia arriba y hacia abajo.Impulsado por autopropulsión hidráulica, este filtro cuenta con un diseño fresco y compacto.Es capaz de realizar operaciones de filtrado, extrusión, lavado, secado, descarga y regeneración de tela filtrante de forma continua y sin problemas de forma automática.
Modelo | Área de filtración (m2) | Dimensión global m (largo x ancho x alto) | Filtrar Cantidad de placas | Volumen (m3)
(Alto=45mm) | Peso (t) | Poder hidráulico (kilovatios) | Especificación de la placa de filtro (mm) | Ancho de la tela filtrante |
|
HVPF-1 | 1 | 2,5×1,5×2,0 | 2 | 0.05 | 8 | 7.5 | 1000*550 | 0.7 |
HVPF-2 | 2 | 2,5×1,5×2,2 | 4 | 0.09 | 9 | 7.5 |
HVPF-3 | 3 | 3,5×2,5×2,2 | 2 | 0.16 | 14 | 11 | 1750*900 | 1.05 |
HVPF-4 | 4 | 3,5×2,5×2,3 | 4 | 0.27 | 15 | 11 |
HVPF-9 | 9 | 3,5×2,5×2,5 | 6 | 0.41 | 16 | 11 |
HVPF-12 | 12 | 3,5×2,5×2,7 | 8 | 0.54 | 17 | 11 |
HVPF-15 | 15 | 3,5×2,5×2,9 | 10 | 0.68 | 18 | 11 |
HVPF-18 | 18 | 3,5×2,5×3,1 | 12 | 0.81 | 19 | 11 |
HVPF-21 | 21 | 3,5×2,5×3,3 | 14 | 0.95 | 21 | 11 |
HVPF-24 | 24 | 3,5×2,5×3,4 | 16 | 1.08 | 22 | 11 |
HVPF-27 | 27 | 3,5×2,5×3,6 | 18 | 1.22 | 23 | 11 |
HVPF-15 | 15 | 5,1×3,7×3,3 | 6 | 0.68 | 37 | 22 | 2500*1020 | 1.15 |
HVPF-20 | 20 | 5,1×3,7×3,6 | 8 | 0.9 | 39 | 22 |
HVPF-25 | 25 | 5,1×3,7×3,9 | 10 | 1.13 | 42 | 22 |
HVPF-30 | 30 | 5,1×3,7×4,2 | 12 | 1.35 | 43 | 22 |
HVPF-35 | 35 | 5,1×3,7×4,5 | 14 | 1.58 | 44 | 22 |
HVPF-40 | 40 | 5,1×3,7×4,8 | 16 | 1.8 | 45 | 22 |
HVPF-45 | 45 | 5,1×3,7×5,1 | 18 | 2.03 | 46 | 22 |
HVPF-50 | 50 | 5,1×3,7×5,4 | 20 | 2.25 | 48 | 22 |
HVPF-60 | 60 | 6,9×4,5×5,4 | 10 | 2.7 | 97 | 37 | 4010*1500 | 1.7 |
HVPF-72 | 72 | 6,9×4,5×5,8 | 12 | 3.24 | 100 | 37 |
HVPF-84 | 84 | 6,9×4,5×6,2 | 14 | 3.78 | 104 | 37 |
HVPF-96 | 96 | 6,9×4,5×6,5 | 16 | 4.32 | 110 | 37 |
HVPF-108 | 108 | 6,9×4,5×6,9 | 18 | 4.86 | 112 | 37 |
HVPF-120 | 120 | 6,9×4,5×7,2 | 20 | 5.4 | 118 | 37 |
HVPF-132 | 132 | 6,9×4,5×7,6 | 22 | 5.94 | 120 | 37 |
HVPF-144 | 144 | 6,9×4,5×7,9 | 24 | 6.48 | 123 | 37 |
HVPF-156 | 156 | 6,9×4,5×8,3 | 26 | 7.02 | 126 | 37 |
HVPF-168 | 168 | 6,9×4,5×8,6 | 28 | 7.56 | 130 | 37 |
HVPF-144 | 144 | 9,2×5,5×6,8 | 18 | 6.48 | 142 | 67 | 6020*1500 | 1.7 |
HVPF-162 | 162 | 9,2×5,5×7,2 | 18 | 7.29 | 147 | 67 |
HVPF-180 | 180 | 9,2×5,5×7,5 | 20 | 8.1 | 150 | 67 |
HVPF-198 | 198 | 9,2×5,5×7,8 | 22 | 8.91 | 160 | 67 |
HVPF-216 | 216 | 9,2×5,5×8,2 | 24 | 9.72 | 166 | 67 |
HVPF-234 | 234 | 9,2×5,5×8,5 | 26 | 10.53 | 172 | 67 |
HVPF-252 | 252 | 9,2×5,5×8,8 | 28 | 11.34 | 180 | 67 |
HVPF-270 | 270 | 9,2×5,5×9,2 | 30 | 12.15 | 190 | 67 |
Las aplicacionesen of Filtro prensa vertical de Toncins
Aplicable en diversas industrias, incluidas la minera, metalúrgica, química, farmacéutica y alimentaria, el filtro prensa automático vertical HVPF se destaca como una máquina de separación sólido-líquido totalmente automática, de alta capacidad y que ahorra energía.
Servicio de ayuda
Diseño Tecnológico Integral
Toncin determina planes y selecciones razonables realizando pruebas de laboratorio más sistemáticas, pruebas de semiindustrialización y cálculos de análisis teóricos y adoptando métodos apropiados a la luz de los problemas reales que enfrentan los clientes.Y determina parámetros específicos mediante pruebas de laboratorio y pruebas semiindustriales.
Construcción del proyecto
Toncin puede brindar a los clientes servicios de proyectos integrados gracias a su perfecto sistema de gestión de proyectos y a su experimentado equipo de alta calidad, y también puede brindarles a los clientes sus mejores servicios para lograr el objetivo final del proyecto al llevar a cabo el trabajo de gestión sobre la calidad, el cronograma, la seguridad, costes, adquisiciones, archivos de información, organización y coordinación, etc. según los documentos contractuales del cliente.Toncin contrata el diseño, la adquisición, la construcción y las pruebas, etc. para todo el proceso o algunas etapas determinadas del proyecto de construcción de acuerdo con el contrato y asume total responsabilidad por la calidad, seguridad, duración y costo, etc. del proyecto contratado.
Tiempo de respuesta y servicios posventa
Si se ha producido alguna falla debido a un defecto durante el período de garantía, nuestra empresa ha dado la siguiente respuesta y promesa: responder dentro de las 12 horas y acudir rápidamente al lugar nacional dentro de las 72 horas.Con una arquitectura de servicio rigurosa y eficiente, servicios y medios de respuesta diversos y flexibles, Toncin es capaz de brindar un servicio de respuesta de hasta 7 * 24 horas para garantizar que los usuarios puedan obtener ayuda en cualquier momento durante el período de garantía.
