TONCIN DU Filtro de vacío horizontal Filtro de correa Filtro prensa de correa de vacío

TONCIN DU Filtro de vacío horizontal Filtro de correa Filtro prensa de correa de vacío

El filtro de vacío con correa de caucho DU funciona utilizando presión negativa de vacío para lograr la separación sólido-líquido. Su sección de filtración está dispuesta horizontalmente, lo que permite procesos continuos como filtración, lavado, secado y regeneración de tela filtrante. Este equipo cuenta con una alta eficiencia de filtración, una gran capacidad de producción, capacidades de lavado efectivas, un bajo contenido de agua en la torta de filtración, operación flexible y costos mínimos de mantenimiento.

Cantidad:
Estado de Disponibilidad:





Preguntar Añadir al carrito

Modelo:
Filtro de correa DU
Marca del producto:
Toncin

FILTRO DE VACÍO DE CORREA DE GOMA DU

Descripción

Solicitud de FILTRO DE CORREA de Toncin

La sección de filtración del filtro de correa de vacío está dispuesta a lo largo de la dirección longitudinal horizontal y puede completar de forma continua y automática operaciones de proceso como filtración, lavado de torta, descarga de escoria y regeneración de tela filtrante. Las aguas madre y el líquido de lavado de la torta se pueden recoger por secciones. Tiene las ventajas de una alta eficiencia de filtración, gran capacidad de producción, buena eficiencia de lavado, bajo contenido de humedad en la torta de filtración, operación flexible y mantenimiento simple. Nuestra empresa ha mejorado y perfeccionado el equipo durante muchos años, y el rendimiento técnico y la calidad de los productos han alcanzado el nivel avanzado internacional. Ha sido ampliamente utilizado en la separación sólido-líquido en metalurgia, minería, industria química, fabricación de papel, alimentos, productos farmacéuticos, lavado de carbón, protección ambiental y otros campos, especialmente en la deshidratación de yeso (FGD) en la desulfuración de gases de combustión.

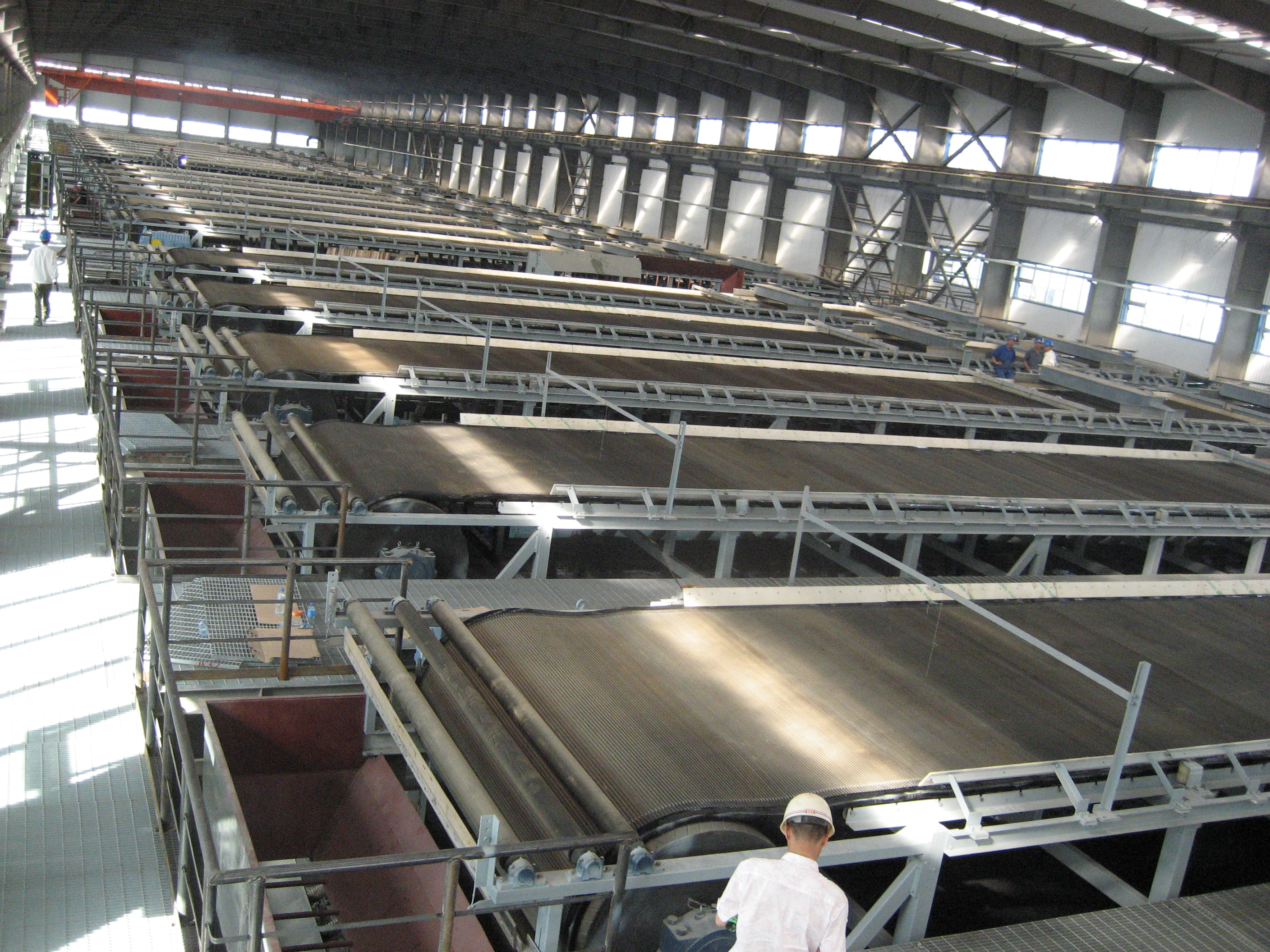

xianchangDU_副本

Características técnicas

带机工艺流程图_副本

El diseño modular general permite un montaje flexible, lo que facilita su transporte e instalación.
Alto grado de automatización; El corte, filtrado, lavado, secado, descarga y limpieza de la tela filtrante se automatizan continuamente, lo que mejora la eficiencia de la producción, reduce los costos operativos, reduce en gran medida la intensidad de la mano de obra de los trabajadores y mejora el ambiente de trabajo.
Velocidad de filtrado rápida; El material pasa a través de la zona de sedimentación, con partículas grandes en la capa inferior y partículas pequeñas en la capa superior. La estructura de la torta de filtración es razonable y el filtrado tiene una baja resistencia a la permeabilidad, lo que permite una filtración rápida en capa fina.
Conveniente proceso de filtración; Espesor de la torta de filtración y volumen de agua de lavado. La etapa de lavado inverso, el grado de vacío y la velocidad de la tela filtrante se pueden ajustar arbitrariamente para lograr el mejor efecto de filtración.
Buen efecto de lavado; Puede lograr un lavado multietapa en paralelo o a contracorriente, con un lavado uniforme y minucioso. Las aguas madre y la solución de lavado se pueden recolectar y reutilizar por separado según los requisitos del proceso.
El sistema de control aplica tecnología DCS, que puede lograr un control automático in situ y remoto.

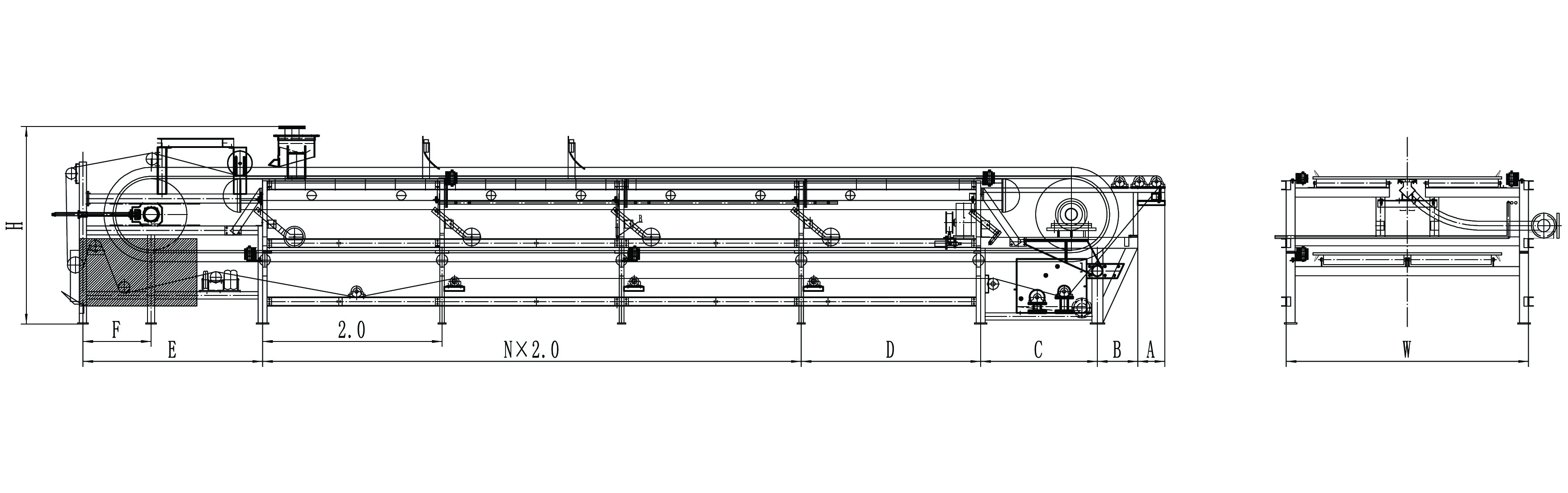

Dibujo de tamaño de contorno

装配图

Especificación de producto

_{Área de filtración (m2)}	_Filtración _{ancho (mm)}	_Filtración _{Longitud (metro )}	_{Peso (t)}	_{Tamaño del contorno} _{L×An×Al (m)}	_{Área de filtración (m2)}	_Filtración _{ancho (mm)}	_Filtración _{Longitud (metros )}	_{Peso (t)}	_{Tamaño del contorno} _{L×An×Al (m)}
_DU-2	₅₀₀	₄	_3.0	_7,82×2×2	_DU-25	₂₅₀₀	₁₀	₂₂	_{14,5×4,8×2,2}
_DU-2.5		₅	_3.2	_8,82×2×2	_DU-30		₁₂	_25.3	_{16,5×4,8×2,2}
_DU-3		₆	_3.4	_9,9×2×2	_DU-35		₁₄	_27.4	_{18,5×4,8×2,2}
_DU-5		₁₀	_3.8	_14,0×2,2×2	_DU-40		₁₆	_29.5	_{21,5×4,8×2,4}
_DU-4.8	₈₀₀	₆	_5.0	_{10,05×2,5×2}	_DU-45		₁₈	_31.6	_{23,5×4,8×2,4}
_DU-6.4		₈	_5.5	_{12,05×2,5×2}	_DU-50		₂₀	_38.6	_{25,6×4,8×2,4}
_DU-8		₁₀	_6.0	_{14,10×2,6×2}	_DU-33.6	₂₈₀₀	₁₂	_20.5	_{17,6×5,0×2,5}
_DU-9.6		₁₂	_7.0	_{16,25×2,6×2}	_DU-39.2	₂₈₀₀	₁₄	_24.1	_{19,6×5,0×2,5}
_DU-5	₁₀₀₀	₅	_5.3	_{8,87×2,6×20}	_DU-36	₃₀₀₀	₁₂	₂₂	_{17,6×5,5×2,8}
_DU-6		₆	_5.8	_10,5×2,6×2	_DU-42		₁₄	₂₄	_{19,6×5,5×2,8}
_DU-8		₈	_6.3	_12,5×2,8×2	_DU-48		₁₆	₂₈	_{21,6×5,5×2,8}
_DU-10		₁₀	_6.8	_14,5×2,8×2	_DU-54		₁₈	_30.6	_{23,6×5,5×2,8}
_DU-12		₁₂	_7.3	_16,5×2,8×2	_DU-60		₂₀	_35.2	_{25,6×5,5×2,8}
_DU-14		₁₄	_7.8	_18,5×2,8×2	_DU-44.8	₃₂₀₀	₁₄	_35.3	_{19,5×5,7×3,1}
_DU-7.8	₁₃₀₀	₆	_7.2	_{10,4×3,15×2}	_DU-48		₁₅	_36.2	_{20,5×5,7×3,1}
_DU-10.4		₈	_8.3	_{12,4×3,15×2}	_DU-51.2		₁₆	_37.7	_{21,5×5,7×3,1}
_DU-13		₁₀	₉	_{14,4×3,15×2}	_DU-57.6		₁₈	_40.1	_{23,5×5,7×3,1}
_DU-15.6		₁₂	_10.5	_{16,4×3,15×2}	_DU-64		₂₀	_42.5	_{25,5×5,7×3,1}
_DU-18.2		₁₄	_11.5	_{18,4×3,15×2}	_DU-72		_22.5	_52.4	_{28,5×5,7×3,1}
_DU-20.8		₁₆	_12.5	_{20,4×3,15×2}	_DU-72	₄₀₀₀	₁₈	_56.2	_{24,0×7,1×3,3}
_DU-14.4	₁₈₀₀	₈	_12.7	_12,6×4×2,2	_DU-80		₂₀	_58.8	_{26,0×7,1×3,3}
_DU-18		₁₀	_13.7	_14,6×4×2,2	_DU-88		₂₂	_66.6	_{28,0×7,1×3,3}
_DU-21.6		₁₂	_15.3	_16,6×4×2,2	_DU-96		₂₄	_69.4	_{30,0×7,1×3,3}
_DU-25.2		₁₄	_16.6	_18,6×4×2,2	_DU-104		₂₆	_72.2	_{32,0×7,1×3,3}
_DU-28.8		₁₆	_17.9	_20,6×4×2,2	_DU-90	₄₅₀₀	₂₀	₇₂	_{26,5×7,5×3,6}
_DU-16	₂₀₀₀	₈	_14.2	_{12,7×4,2×2,2}	_DU-99		₂₂	_75.2	_{28,5×7,5×3,6}
_DU-20		₁₀	_15.4	_{14,7×4,2×2,2}	_DU-108		₂₄	_78.4	_{30,5×7,5×3,6}
_DU-24		₁₂	_17.2	_{16,7×4,2×2,2}	_DU-117		₂₆	_81.6	_{32,5×7,5×3,6}
_DU-28		₁₄	_18.7	_{18,7×4,2×2,2}	_DU-126		₂₈	_84.8	_{34,5×7,5×3,6}
_DU-32		₁₆	_20.2	_{20,7×4,2×2,2}	_DU-135		₃₀	₈₈	_{36,5×7,5×3,6}
_DU-36		₁₈	_21.7	_{22,7×4,2×2,2}	_DU-144		₃₂	₉₃	_{38,5×7,5×3,6}

Introducción del producto:

Introducción del producto: Máquina de filtro de vacío con correa de goma

El filtro de vacío con correa de caucho es un equipo eficiente de separación sólido-líquido, basado en tecnología avanzada de productos extranjeros similares y desarrollado de forma independiente. Las características principales de este dispositivo incluyen:

Diseño de caja de vacío fija: Al formar una estructura de sellado de movimiento entre la caja de vacío y la cinta, se mejora el efecto de filtrado.

Unidad de presión negativa de vacío: utilizando presión negativa para lograr la separación sólido-líquido, asegurando una capacidad de filtración eficiente.

Tela filtrante como medio filtrante: confiar en la tela filtrante para capturar partículas sólidas garantiza la precisión de la filtración.

Estructura simple y fácil mantenimiento: El diseño del equipo es simple, lo que reduce los costos de producción y operación, al mismo tiempo que facilita el mantenimiento y operación diarios.

Características principales:

1.Proceso de producción totalmente automatizado: El equipo puede ajustar de manera flexible la velocidad de operación, la velocidad de alimentación y el volumen de agua de lavado según las necesidades de producción, logrando una producción eficiente y estable.

2.Ampliamente utilizado: Este filtro se ha aplicado ampliamente en diversas industrias, como la protección ambiental de energía, minería, industria química, metalurgia, fabricación de papel, alimentos, productos farmacéuticos y carbón, satisfaciendo las necesidades de separación sólido-líquido de diversos materiales.

Ventajas técnicas:

Nivel tecnológico avanzado internacional: Después de años de desarrollo, la tecnología del filtro de vacío de correa ha alcanzado el nivel líder internacional.

Combinando eficiencia y economía: Al tiempo que garantiza una filtración eficiente, reduce los costos operativos de las empresas y mejora los beneficios económicos.

Ya sea en el campo de la protección ambiental o en las industrias minera y química, los filtros de vacío con correa de caucho son una opción ideal para lograr la separación sólido-líquido.

Filtro de correa de bandeja de vacío horizontal PBF deshidratador de lodos personalizado para lavado de carbón

Características Técnicas:

El proceso de alimentación, filtrado, lavado, descarga y regeneración se puede lograr de manera eficiente y automática.
Puede lavar la lechada mediante métodos de corriente multietapa o contracorriente. El licor de filtración y el licor de lavado se pueden recoger por separado.
Puede filtrar rápidamente una torta de capa fina para la filtración dura y la suspensión de alta viscosidad.
Es flexible ensamblar equipos debido a la estructura modular.
Es conveniente realizar el control remoto y puntual del PLC.

Dispositivo de lavado
Adopta el agua artesanal para rociar la tela de filtración y se combina con la caja de sellado con ventosa. Por lo tanto, puede garantizar la limpieza del lugar de trabajo. La boquilla fabricada por una empresa pulverizadora estadounidense puede garantizar bien el efecto de lavado.
Artesanía de pulverización de materiales
Adopta el dispositivo de lavado a contracorriente o el dispositivo de lavado por aspersión. Según el carácter del material y la artesanía del requisito, se pueden elegir los dos métodos de lavado actual o lavado a contracorriente y realizar el lavado más a fondo.
Mecanismo rectificador de desviaciones
Bajo el funcionamiento del cilindro o del airbag, consiga corregir la desviación de la tela y asegúrese de que la tela funcione correctamente.
sistema de control
Adopta control remoto y control de escena alternativamente, lo que facilita el trabajo de operación y es ventajoso para implementar la operación de nadie.

Ventajas del producto:

Puede completar automáticamente de forma continua la alimentación, el filtrado, el lavado, la eliminación de escoria y la regeneración de la tela filtrante en alta automatización.
Puede lavar materiales en varios niveles en advección o contracorriente, y el filtrado (líquido madre) y el líquido de lavado se pueden recolectar por separado.
Para materiales con poca filtrabilidad y alta viscosidad, puede realizar una filtración rápida en capa fina y tiene un diseño modular, combinación flexible y gran adaptabilidad.
Adopta control PLC, facilitando el control remoto y el control centralizado.
Adopta una corrección serpentina, que soluciona la desviación y el pandeo de la tela filtrante.

Especificaciones del producto:

Ancho de la bandeja del filtro	0,625-2,0(mm)		2,5-3,0(metros)		0,625m		1,25m		1,6 m		2,0 m		2,5 m		3,0 m
Longitud de filtrado (mm)	N	L	N	L	Área de filtrado (m²)	peso (kg)	Área de filtrado (m²)	peso (kg)	Área de filtrado (m²)	peso (kg)	Área de filtrado (m²)	peso (kg)	Área de filtrado (m²)	peso (kg)	Área de filtrado (m²)	peso (kg)
3000	0	6125	1	6150	1.9	2400	3.8	2850	4.8	3100	6.0	3400	7.5	3800	9	4200
4500	1	7625	2	7650	2.8	2600	5.6	3100	7.2	3400	9.0	3750	11.3	4200	13.5	4650
6000	2	9125	3	9150	3.8	2800	7.5	3350	9.6	3700	12.0	4100	15	4600	18	5100
7500	3	10625	4	10650	4.7	3000	9.4	3600	12	4000	15.0	4450	18.8	5000	22.5	5550
9000	4	12125	5	12150	5.6	3200	11.3	3850	14.4	4300	18.0	4800	22.5	5400	27	6000
10500	5	13625	6	13650	6.6	3400	13.1	4100	16.8	4600	21.0	5150	26.3	5800	31.5	6450
12000	6	15125	7	15150	7.5	3600	15.0	4350	19.2	4900	24.0	5500	30	6200	36	6900
13500	7	16625	8	16650	8.4	3800	16.9	4600	21.6	5200	27.0	5850	33.8	6600	40.5	7350
A					600		600		600		600		500		500
B					2400		2400		2400		2400		2000		2000
C					3000		3000		3000		3000		2000		2000
D					1550		1550		1650		1650		1700		1700
E					1100		1800		2200		2600		3150		3650
Fmáx					2100		2800		3200		3600		4150		4650
G					973.5		973.5		973.5		973.5		1028.5		1028.5
Hmáx.					1348.5		1348.5		1348.5		1348.5		1403.5		1403.5
I					585		585		585		585		612		612
J					1104		1104		1104		1104		1163		1163
K					2736		2736		3136		3536		4146		4646
M					1300		1300		1300		1300		1300		1300
R					1250		1250		1250		1250		1350		1350
S					1400		2100		2500		2900		3450		3950
T					1670		1670		1770		1770		1870		1870

Soporte de servicio

Diseño Tecnológico Integral

Toncin determina planes y selecciones razonables realizando pruebas de laboratorio más sistemáticas, pruebas de semiindustrialización y cálculos de análisis teóricos y adoptando métodos apropiados a la luz de los problemas reales que enfrentan los clientes. Y determina parámetros específicos mediante pruebas de laboratorio y pruebas semiindustriales.
Construcción del proyecto

Toncin puede brindar a los clientes servicios de proyectos integrados gracias a su perfecto sistema de gestión de proyectos y a su experimentado equipo de alta calidad, y también puede brindarles a los clientes sus mejores servicios para lograr el objetivo final del proyecto al llevar a cabo el trabajo de gestión sobre la calidad, el cronograma, la seguridad, costes, adquisiciones, archivos de información, organización y coordinación, etc. según los documentos contractuales del cliente. Toncin contrata el diseño, la adquisición, la construcción y las pruebas, etc. para todo el proceso o algunas etapas determinadas del proyecto de construcción de acuerdo con el contrato y asume total responsabilidad por la calidad, seguridad, duración y costo, etc. del proyecto contratado.

Tiempo de respuesta y servicios posventa

Si se ha producido alguna falla debido a un defecto durante el período de garantía, nuestra empresa ha dado la siguiente respuesta y promesa: responder dentro de las 12 horas y acudir rápidamente al lugar nacional dentro de las 72 horas. Con una arquitectura de servicio rigurosa y eficiente, servicios y medios de respuesta diversos y flexibles, Toncin es capaz de brindar un servicio de respuesta de hasta 7 * 24 horas para garantizar que los usuarios puedan obtener ayuda en cualquier momento durante el período de garantía.
