El espesador de alta eficiencia de accionamiento central GNZ representa una nueva generación de tecnología de separación sólido-líquido, desarrollada por nuestra empresa mediante la integración de tecnologías internacionales avanzadas. Este equipo innovador cuenta con varias tecnologías patentadas, incluido su exclusivo mecanismo de accionamiento central, una tolva de alimentación de alto rendimiento y un sistema automático de elevación del rastrillo. El diseño robusto del núcleo garantiza un funcionamiento confiable en condiciones extremas y al mismo tiempo mejora significativamente la eficiencia de la concentración. El espesador GNZ logra un rendimiento de deshidratación óptimo mediante una combinación de procesos de sedimentación gravitacional y floculación.
En la actualidad, esta serie de equipos se ha aplicado ampliamente en la deshidratación de diversos minerales metálicos y no metálicos, así como en procesos de separación sólido-líquido en industrias como la metalurgia, el carbón, la química, el tratamiento de relaves mineros y la protección ambiental.
Estructura avanzada
Como componente crítico en los sistemas de procesamiento de minerales, este espesante desempeña un papel vital en la concentración de minerales y la preparación para operaciones posteriores de procesamiento y deshidratación. El equipo ofrece varias ventajas clave:
Capacidad de procesamiento mejorada: el diseño optimizado permite una rápida concentración de minerales y flujos de trabajo de procesamiento optimizados.
Automatización Avanzada: Incorpora sistemas de control de última generación para un funcionamiento preciso con mínima intervención manual.
Durabilidad superior: utiliza materiales resistentes al desgaste en componentes críticos para extender la vida útil operativa.
Mantenimiento simplificado: Presenta una construcción modular para un mantenimiento y reemplazo eficiente de los componentes.
Este espesante de alto rendimiento es versátil para procesos de concentración de diversos minerales metálicos y no metálicos. Con su excepcional eficiencia operativa y capacidades de procesamiento, permite a los usuarios lograr una separación de concentración de minerales superior, estableciendo así una base confiable para las operaciones de procesamiento y deshidratación posteriores.
Aplicación del producto:
El espesador GNZ es un nuevo espesador de alta velocidad con rastrillo de elevación automático de accionamiento central que hemos desarrollado en base a tecnología extranjera. Es ampliamente aplicable al tratamiento de diversas pulpas de alimentación industriales, como carbón, agua de procesamiento de minerales metálicos, metalurgia, productos químicos, tratamiento de relaves, protección ambiental, etc.
Especificaciones del producto:
Modelo | Tanque de concentración | Área de sedimentos
(m2) | La altura de elevación del rastrillo (mm) | Velocidad de rotación del rastrillo (r/min) | Potencia del motor
(kilovatios) |
Diámetro(m) | Profundidad (m) |
GNZ-3 | 3 | 2.5 | 10 | 300 | 0,1-0,2 | 3+1.1 |
GNZ-6 | 6 | 3.0 | 28 | 300 | 0,1-0,2 | 4+1.5 |
GNZ-9 | 9 | 3.2 | 63 | 300 | 0,1-0,2 | 4+1.5 |
GNZ-12 | 12 | 3.5 | 110 | 300 | 0,1-0,2 | 4+1.5 |
GNZ-18 | 18 | 4.4 | 254 | 600 | 0,1-0,2 | 7,5+2,2 |
GNZ-20 | 20 | 4.4 | 310 | 600 | 0,1-0,2 | 7,5+2,2 |
GNZ-24 | 24 | 5.2 | 452 | 600 | 0,05-0,2 | 7,5+2,2 |
GNZ-30 | 30 | 5.2 | 707 | 600 | 0,05-0,2 | 11+3 |
GNZ-38 | 38 | 5.5 | 1134 | 600 | 0,05-0,2 | 15+4 |
GNZ-45 | 45 | 5.5 | 1590 | 600 | 0,05-0,1 | 37+4 |
GNZ-53 | 53 | 6.0 | 2206 | 600 | 0,05-0,1 | 37+4 |
GNZ-60 | 60 | 6.0 | 2826 | 600 | 0,03-0,1 | 45+5.5 |
GNZ-70 | 70 | 6.8 | 3846 | 600 | 0,02-0,05 | 45+5.5 |
GNZ-85 | 85 | 7.8 | 5671 | 600 | 0,02-0,05 | 45+5.5 |
Nota:
1. Los parámetros anteriores son sólo de referencia. Como el rendimiento de asentamiento de los materiales es relativamente grande, los parámetros específicos están sujetos a los planos de diseño proporcionados por nuestra empresa.
2. Nuestra empresa puede diseñar espesadores con diferentes modelos según los requisitos de los usuarios.
Características del producto:

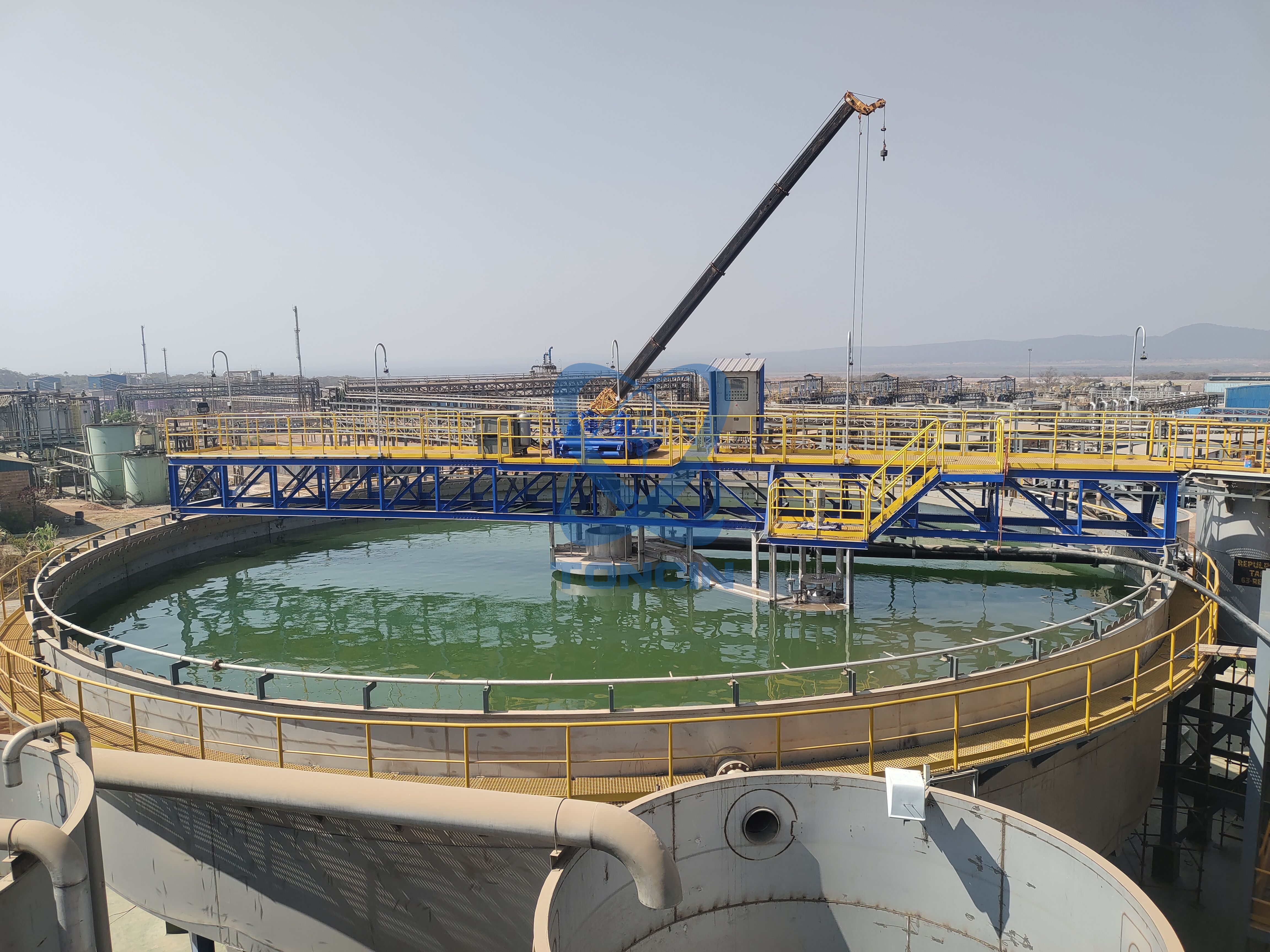

Este espesador consta de un espesador redondo y una máquina raspadora de grada, las partículas sólidas se suspenden en el espesador y se depositan por gravedad, la pulpa en la parte superior se convierte en agua limpia, para que se pueda realizar la separación. El limo que se sedimenta en el fondo del espesador se descarga mediante el raspado continuo de la grada y se limpia el desbordamiento desde la parte superior.
La adopción de un cuerpo de tanque de forma redonda, un piso de tanque de pendiente variable o de cono profundo puede lograr una filtración profunda y una compresión profunda, y un piso de tanque de pendiente variable puede acelerar la eliminación de la contaminación del flujo inferior de alta concentración hacia el centro; acelerando en gran medida la eficiencia de la concentración, haciendo que la eficiencia de la concentración sea 3~8 veces mayor que la del espesante ordinario, y la concentración del flujo inferior puede alcanzar el 40~70%.
Sistema de conducción de alta capacidad y sistema de protección de conducción El mecanismo giratorio es accionado por la caja de cambios planetaria de alta velocidad a través de un motor hidráulico o de accionamiento de baja velocidad. Y la elevación del rastrillo se realiza mediante un dispositivo de elevación, y el rastrillo giratorio se levanta mediante una serie de cilindros hidráulicos o reductores de elevación que funcionan en paralelo, para permitir la conducción, descargar y reducir la carga a fin de proteger el sistema de conducción. Se adopta un diseño modular para un sistema de conducción de alta capacidad, y se deben utilizar piezas estándar tanto como sea posible, para cumplir con los requisitos de Serialización de equipos, con las siguientes características notables en comparación con
Unidad de transmisión convencional: A. La caja de engranajes planetaria proporciona par estable y capacidad de carga de empuje. B. Se puede realizar un monitoreo preciso del par del sistema mediante la medición del sensor de presión hidráulica o medidor de par para el eje del motor de transmisión principal, a fin de lograr una protección efectiva para el dispositivo de accionamiento. (La transmisión de presión hidráulica hace que el rastrillo se levante o descienda a través del monitoreo de la presión hidráulica; inicie la alarma y la inclinación del motor a través del monitoreo del interruptor de presión separado; la configuración de la válvula de liberación de presión en el circuito hidráulico puede asegurar que el dispositivo de conducción no pueda exceder en absoluto el El par nominal de diseño y el par excesivo no pueden ocurrir; el motor acciona la alarma y el rastrillo para levantar o descender y el motor se dispara a través de la medición y monitoreo del par del eje del motor.
El sistema de alimentación de alta velocidad posee funciones tales como desgasificación adecuada, control de la velocidad de alimentación de la pulpa, control de la dosis de floculante y una estructura razonable del cilindro de alimentación.
Detalles del producto:
El espesante de alta velocidad Toncin se puede dividir en espesante general de alta velocidad, espesante de alta concentración y espesante de pasta de cono profundo según la concentración de flujo inferior.
1. El espesador de alta velocidad de accionamiento central GNZ tiene una pendiente de 7 a 9 grados para el fondo del tanque y una altura de 3 m para su lado plano, mientras que su concentración de flujo inferior normalmente puede alcanzar el 45-50 %.
2. Espesante de alta concentración, tiene una pendiente de 14 ~ 20 grados para el piso del tanque y un lado plano ligeramente más alto que un espesante general de alto destino; También se puede adoptar la técnica de pendiente lateral. Su concentración de flujo inferior normalmente puede alcanzar el 55-60%.
3.El espesante de pasta, espesante alto de cono profundo SGN, tiene una pendiente mayor de 25 a 35 grados para el piso del tanque y una altura de más de 6 m para su lado plano (la altura aumentará con el aumento del diámetro del tanque). Su relación altura-diámetro puede alcanzar 0,4 a 1,2 y su concentración de flujo inferior normalmente puede alcanzar más del 60 %.
1.Diseño del mecanismo principal de conducción y elevación del rastrillo .
(1) El marco de conducción y el chasis están fabricados según un dispositivo de transmisión de tipo pesado ,
el funcionamiento es estable y confiable.
(2) Elevación del rastrillo completamente automática
(3) Transmisión en estrella, el par de funcionamiento máximo es de 5000.000 Nm. El par diseñado de la transmisión motriz está diseñado de acuerdo con los siguientes estándares.
Valor del par de funcionamiento : 33% del par de diseño .
Alarma de par alto : 50% del par diseñado .
Rastrillo subiendo; 60% del par diseñado .
Disminución del desprendimiento : 40% del par diseñado .
El valor de par diseñado del dispositivo mecánico : 150% del par diseñado .
2. Sistema de control
Se combinan el control del sitio y el control remoto , se suministran puntos de control DCS .
(1) Control PLC, protección contra sobrecarga.
(2) La terminal de descarga de material está configurada con un sensor de presión de la capa de lodo para controlar la rotación y la descarga de lodo mediante la bomba.
