Introducción al producto

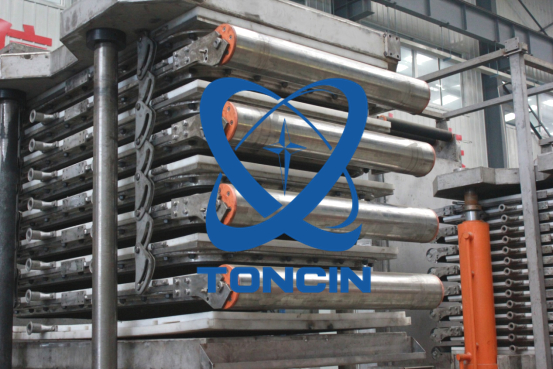

El filtro de prensa automática vertical HVPF es el filtro más avanzado que el mundo haya obtenido. El vacío tiene un límite, pero la presión no. Filtro de prensa automática vertical HVPF Use aire o agua para formar una gran diferencia de presión en ambos lados de la tela de filtro para lograr una separación muy eficiente de sólido y líquido. A medida que se cierra la placa de filtro, la suspensión se bombea a la cámara del filtro a través de tuberías de suspensión. Parte del filtrado luego ingrese la cámara de filtrado a través de la tela de filtro debido a la gravedad. Luego, el diafragma de goma de la fuerza de agua de alta presión para extruir el filtrado del pastel de filtro. Cuando se termina este proceso, el conductor ejecuta ropa de filtro y pasteles de filtro se descarga de ambos lados de la tela de filtro.
Aplicación de productos
El filtro de prensa automática vertical HVPF se puede aplicar en la minería, la metalurgia, la industria química, la farmacia y las industrias alimentarias. Es un tipo de máquina de separación automática de liquidación sólida de alta capacidad, ahorro de energía.
Rango de suministro y requisitos en la instalación local
(1) Consiste en host, estación hidráulica, estación de agua, sistema de limpieza y sistema de control.
(2) Esta máquina debe instalarse en hormigón sólido de hormigón reforzado plano o rejilla de acero. Consulte el tamaño de la base y la dimensión relacionada con el mapa de boceto de instalación y el gráfico de la base. La profundidad del trabajo de base es determinada por los clientes de acuerdo con las condiciones reales. El anfitrión debe ser suspendido por técnicos profesionales, evitar que el equipo impacte o se rascen. Utilice Grad Enter para ajustar el host durante la instalación, luego instale otros equipos durante el fijación del host.
(3) Suministro de aire : Gránulo de menos de 5 um, presión 0.5-0.6MPa, volumen de aire: Tome la tabla de ensamblar como referencia
(4) Suministro de agua : máx. Contenido sólido 5ppm, gránulo sólido menos de 50um, presión 3.5-6Bar, tome la tabla de ensamble como referencia para el volumen de suministro
(5) Fuente de alimentación: 3 fase/380V ± 5%, fase única/220V ± 5%, 50Hz
-
(6) Entorno de trabajo: requisitos de entorno de trabajo para esta máquina, no congelarse.
Especificaciones del producto
Modelo | Área de filtración (M2) | Dimensión general M (L × W × H) | Cantidad de la placa de filtración | Volumen (M3)
(H = 45 mm) | Peso (T) | Potencia hidráulica (KW) | Especificación de placa de filtro (mm) | Ancho de tela de filtro |
|
HVPF-1 | 1 | 2.5 × 1.5 × 2.0 | 2 | 0.05 | 8 | 7.5 | 1000*550 | 0.7 |
HVPF-2 | 2 | 2.5 × 1.5 × 2.2 | 4 | 0.09 | 9 | 7.5 |
HVPF-3 | 3 | 3.5 × 2.5 × 2.2 | 2 | 0.16 | 14 | 11 | 1750*900 | 1.05 |
HVPF-4 | 4 | 3.5 × 2.5 × 2.3 | 4 | 0.27 | 15 | 11 |
HVPF-9 | 9 | 3.5 × 2.5 × 2.5 | 6 | 0.41 | 16 | 11 |
HVPF-12 | 12 | 3.5 × 2.5 × 2.7 | 8 | 0.54 | 17 | 11 |
HVPF-15 | 15 | 3.5 × 2.5 × 2.9 | 10 | 0.68 | 18 | 11 |
HVPF-18 | 18 | 3.5 × 2.5 × 3.1 | 12 | 0.81 | 19 | 11 |
HVPF-21 | 21 | 3.5 × 2.5 × 3.3 | 14 | 0.95 | 21 | 11 |
HVPF-24 | 24 | 3.5 × 2.5 × 3.4 | 16 | 1.08 | 22 | 11 |
HVPF-27 | 27 | 3.5 × 2.5 × 3.6 | 18 | 1.22 | 23 | 11 |
HVPF-15 | 15 | 5.1 × 3.7 × 3.3 | 6 | 0.68 | 37 | 22 | 2500*1020 | 1.15 |
HVPF-20 | 20 | 5.1 × 3.7 × 3.6 | 8 | 0.9 | 39 | 22 |
HVPF-25 | 25 | 5.1 × 3.7 × 3.9 | 10 | 1.13 | 42 | 22 |
HVPF-30 | 30 | 5.1 × 3.7 × 4.2 | 12 | 1.35 | 43 | 22 |
HVPF-35 | 35 | 5.1 × 3.7 × 4.5 | 14 | 1.58 | 44 | 22 |
HVPF-40 | 40 | 5.1 × 3.7 × 4.8 | 16 | 1.8 | 45 | 22 |
HVPF-45 | 45 | 5.1 × 3.7 × 5.1 | 18 | 2.03 | 46 | 22 |
HVPF-50 | 50 | 5.1 × 3.7 × 5.4 | 20 | 2.25 | 48 | 22 |
HVPF-60 | 60 | 6.9 × 4.5 × 5.4 | 10 | 2.7 | 97 | 37 | 4010*1500 | 1.7 |
HVPF-72 | 72 | 6.9 × 4.5 × 5.8 | 12 | 3.24 | 100 | 37 |
HVPF-84 | 84 | 6.9 × 4.5 × 6.2 | 14 | 3.78 | 104 | 37 |
HVPF-96 | 96 | 6.9 × 4.5 × 6.5 | 16 | 4.32 | 110 | 37 |
HVPF-108 | 108 | 6.9 × 4.5 × 6.9 | 18 | 4.86 | 112 | 37 |
HVPF-120 | 120 | 6.9 × 4.5 × 7.2 | 20 | 5.4 | 118 | 37 |
HVPF-132 | 132 | 6.9 × 4.5 × 7.6 | 22 | 5.94 | 120 | 37 |
HVPF-144 | 144 | 6.9 × 4.5 × 7.9 | 24 | 6.48 | 123 | 37 |
HVPF-156 | 156 | 6.9 × 4.5 × 8.3 | 26 | 7.02 | 126 | 37 |
HVPF-168 | 168 | 6.9 × 4.5 × 8.6 | 28 | 7.56 | 130 | 37 |
HVPF-144 | 144 | 9.2 × 5.5 × 6.8 | 18 | 6.48 | 142 | 67 | 6020*1500 | 1.7 |
HVPF-162 | 162 | 9.2 × 5.5 × 7.2 | 18 | 7.29 | 147 | 67 |
HVPF-180 | 180 | 9.2 × 5.5 × 7.5 | 20 | 8.1 | 150 | 67 |
HVPF-198 | 198 | 9.2 × 5.5 × 7.8 | 22 | 8.91 | 160 | 67 |
HVPF-216 | 216 | 9.2 × 5.5 × 8.2 | 24 | 9.72 | 166 | 67 |
HVPF-234 | 234 | 9.2 × 5.5 × 8.5 | 26 | 10.53 | 172 | 67 |
HVPF-252 | 252 | 9.2 × 5.5 × 8.8 | 28 | 11.34 | 180 | 67 |
HVPF-270 | 270 | 9.2 × 5.5 × 9.2 | 30 | 12.15 | 190 | 67 |
Proceso de trabajo
(1) Etapa de filtrado: cuando se cerró la placa de filtro, la lechada se bombea a la cámara del filtro a través de tubos de suspensión. El filtrado ingresa a la cámara de filtrado a través de la tela del filtro y se mete en el colector de filtrado a través del tubo de filtrado, mientras tanto, el pastel del filtro se forma en la cámara del filtro.
(2) Extrusión: el agua de alta presión entra en la membrana a través del tubo y hace que los extruyes de la membrana hacia la torta del filtro para hacer que el filtrado de la torta del filtro se extruya.
(3) Lavado de pastel : el agua de lavado se bombea a la cámara del filtro mediante tubería de suspensión, después de lavar el pastel y a través del flujo de tela hacia las tuberías de descarga.
(4) Secado del aire: el flujo de aire con agua atraviesa el pastel de filtro, lo que puede reducir la humedad del pastel de filtro al máximo y vaciar la cámara de filtrado al mismo tiempo.
(5) Descarga del pastel de filtro: cuando terminó el proceso de secado, las piezas de conducción conducen el paño de filtro a funcionar y el pastel de filtro descarga de ambos lados de la tela de filtro.
Características principales
La estructura de la placa del filtro incorpora un dispositivo de guía para garantizar una operación suave y estable.
Proceso totalmente automatizado
El sistema permite una operación continua y automatizada, incluida la filtración, la extrusión, el lavado, el secado, la descarga y la regeneración de telas de filtro, todo sin intervención manual.
Filtración de alta presión (hasta 2.0 MPa)
Efectivamente procesa materiales finos viscosos y logra pasteles de filtro de baja humedad con una eficiencia superior.
El sistema de presión hidráulica asegura el bloqueo de la placa segura en todas las condiciones de presión.
Los componentes críticos (boquillas, diafragmas) sufren un diseño e inspección rigurosos para garantizar la seguridad durante la inyección de agua de alta presión.
Sistema de control inteligente
Equipado con PLC + pantalla táctil + válvulas automáticas para una operación perfecta, minimizando los requisitos de mano de obra.
Estructura de ahorro de espacio
El diseño compacto reduce la huella mientras mantiene un alto rendimiento.
Soporte de servicio
Diseño tecnológico completo
Toncin desarrolla soluciones optimizadas a través de pruebas sistemáticas de laboratorio, ensayos semiindustriales y análisis teórico, adaptados para abordar los desafíos específicos de los clientes. Los parámetros clave se validan a través de rigurosas pruebas experimentales y a escala piloto.
Construcción de proyectos
Aprovechar un sólido sistema de gestión de proyectos y un equipo de expertos experimentado, Toncin ofrece servicios de proyectos de extremo a extremo. Aseguramos resultados excepcionales al supervisar la calidad, el cronograma, la seguridad, el control de costos, la adquisición, la documentación y la coordinación interfuncional, todo alineado con los requisitos contractuales.
Dependiendo del alcance del proyecto, Toncin gestiona el diseño, la adquisición, la construcción y la puesta en marcha de entrega completa o entrega específica de fase, asumiendo la responsabilidad total de la calidad, la seguridad, los plazos y el cumplimiento del presupuesto.
Compromiso del servicio de garantía
En caso de que ocurra alguna falla debido a un defecto durante el período de garantía, Toncin garantiza lo siguiente:
Respaldado por un marco de servicio riguroso y eficiente, Toncin ofrece soporte las 24 horas, los 7 días de la semana, a través de soluciones flexibles y multicanal, asegurando asistencia inmediata durante todo el período de garantía.
