Los procesos de fabricación industrial dependen en gran medida de una separación eficiente de sólidos y líquidos. Un sistema altamente automatizado asistido por gravedad redefine eficazmente estas exigentes operaciones. Hoy en día, las instalaciones industriales modernas luchan constantemente por minimizar el espacio que ocupan los equipos. Con frecuencia exigen niveles más bajos de humedad de la torta y una intervención manual significativamente reducida. Los métodos de separación tradicionales a menudo no son suficientes en estas áreas críticas, lo que crea obstáculos persistentes en la producción. Resolver estos desafíos apremiantes mejora directamente la eficiencia de la planta y la seguridad general en el lugar de trabajo.
Exploraremos cómo se compara la evaluación de esta arquitectura de separación específica con los modelos horizontales tradicionales. Aprenderá cómo afecta los flujos de trabajo operativos a largo plazo, las rutinas de mantenimiento y el diseño de las instalaciones. También cubrimos principios mecánicos básicos, beneficios de ingeniería y aplicaciones industriales primarias. La actualización del equipo de su planta exige un análisis cuidadoso de los requisitos específicos del proceso. Proporcionamos información práctica para guiar sus decisiones estratégicas de adquisiciones.
Definición: Un filtro prensa vertical apila placas de filtro horizontalmente pero opera en un eje vertical, utilizando la gravedad y la presión neumática para una filtración eficiente y una descarga automatizada de la torta.
Ventaja principal: Ofrece una huella hasta un 50% más pequeña y una humedad de la torta significativamente menor en comparación con los modelos convencionales de placa y marco.
Mejor ajuste: Ideal para industrias de alto rendimiento como minería, procesamiento químico y tratamiento complejo de aguas residuales donde la separación de partículas finas y el procesamiento cerrado automatizado son fundamentales.
Factor de decisión: si bien el gasto de capital inicial (CapEx) es mayor, el retorno de la inversión se obtiene mediante costos laborales reducidos, tiempos de ciclo más rápidos y menores requisitos de secado térmico.
El diseño estructural de esta maquinaria difiere fundamentalmente de sus homólogos tradicionales. Los ingenieros orientan la pila de placas sobre un eje vertical. Colocan las placas filtrantes en posición horizontal, apilándolas una encima de otra. Una única tela filtrante continua zigzaguea a través de todo el conjunto de la placa. Esta configuración única aprovecha la gravedad para ayudar al flujo de material. Previene la formación de tortas desiguales. Se consigue una distribución muy uniforme en todas las cámaras.

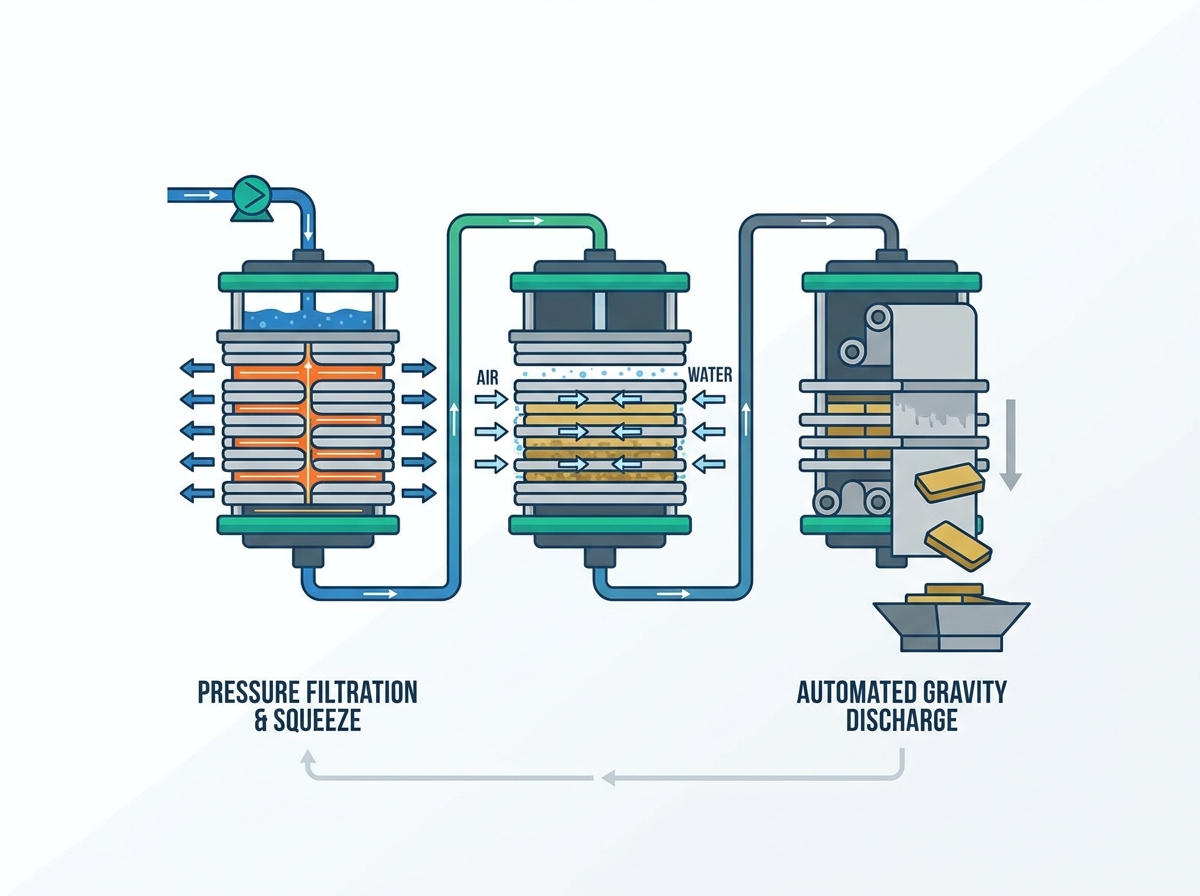

El proceso operativo sigue un ciclo secuencial altamente controlado. Comprender este ciclo de filtración paso a paso revela la eficiencia central del equipo. Un moderno filtro prensa automatiza estas fases con precisión.
Cierre y sellado de la cámara: Cilindros hidráulicos de alta resistencia comprimen la pila de placas hacia abajo. Este mecanismo de cierre establece un ambiente de alta presión y libre de fugas. El sellado confiable evita explosiones peligrosas de lodo durante la operación.
Alimentación de lodo: bombas de alta capacidad inyectan la materia prima en las cámaras cerradas. El líquido comienza a pasar a través de la tela continua. Las partículas sólidas quedan atrapadas dentro de los huecos de la cámara. La gravedad garantiza un asentamiento uniforme del material.
Filtración y exprimido: el sistema utiliza tecnología avanzada de diafragma o membrana. Una vez que las cámaras se llenan, agua o aire a presión infla membranas flexibles detrás de la tela. Esta acción mecánica comprime con fuerza la torta de filtración. Exprime eficazmente el líquido intersticial restante.
Lavado de torta y soplado de aire: los operadores a menudo necesitan subproductos sólidos puros. El sistema bombea licor de lavado a través de la torta comprimida. Desplaza completamente las impurezas. A continuación, sopla aire comprimido a través de la matriz de la torta. Este paso desplaza mecánicamente la humedad residual.
Descarga automatizada: el sistema hidráulico se retrae. Abre las cámaras de placas simultáneamente. Los motores de accionamiento indexan la tela filtrante continua hacia adelante. La gravedad empuja las tortas secas hacia abajo. Se liberan rápidamente sobre una cinta transportadora situada debajo. Esto permite un funcionamiento totalmente manos libres.
Los equipos de separación industrial deben ofrecer beneficios de rendimiento tangibles. Los administradores de instalaciones dan prioridad a las soluciones que abordan cuellos de botella operativos específicos. El diseño vertical ofrece varias ventajas de ingeniería distintas.
Las instalaciones de procesamiento modernas a menudo carecen de espacio disponible. Ampliar la superficie cuadrada del edificio requiere una enorme inversión de capital. La orientación vertical se construye hacia arriba en lugar de hacia afuera. Optimiza el espacio que ocupan sus instalaciones existentes. Puede instalar estas unidades en espacios reducidos. Requieren mucho menos espacio lineal que las alternativas horizontales largas.
La intervención manual ralentiza los ciclos de producción. También expone a los trabajadores a posibles peligros químicos. Los fabricantes integran estas prensas directamente con sistemas PLC y SCADA. La automatización controla las presiones hidráulicas, las velocidades de avance y la indexación de la tela. Los operadores monitorean todo el proceso de forma remota. Esto minimiza drásticamente la intervención del operador humano. Mejora la seguridad en el lugar de trabajo al retirar al personal de las zonas de descarga activa.
Los costes del transporte posterior dependen en gran medida del peso del material. El peso del agua añade gastos logísticos innecesarios. La combinación de una alta presión de compresión mecánica y un soplado de aire forzado resulta muy eficaz. Produce tortas de filtración estructuralmente estables. Estos pasteles contienen niveles de humedad notablemente bajos. Las tortas más secas se rompen fácilmente durante la descarga. Reducen la carga sobre el equipo de secado térmico secundario.
El procesamiento químico a menudo implica humos peligrosos. Algunas lechadas liberan compuestos orgánicos volátiles (COV) durante la separación. El diseño de placas apiladas facilita un cierre completo. Los fabricantes colocan campanas de contención alrededor de la maquinaria. Estas campanas capturan las emisiones nocivas de forma segura. Dirigen vapores tóxicos a los sistemas de depuración de las instalaciones. Esta contención sigue siendo obligatoria para un estricto cumplimiento medioambiental.
Elegir la arquitectura de equipo correcta requiere comparar múltiples factores de forma. Cada diseño sobresale en diferentes escenarios operativos. Una comparación clara ayuda a los ingenieros a justificar sus elecciones de adquisición.
Cuadro comparativo de arquitectura de filtro prensa
Característica | Prensa vertical | Prensa horizontal | Placa y marco |
|---|---|---|---|
Huella operativa | Compacto (se construye hacia arriba) | Se necesita mucho espacio lineal | Se necesita un espacio lineal moderado |
Trabajo y automatización | Indexación de telas totalmente automatizada | Desplazamiento de placas semiautomático | Raspado de pasteles muy manual |
Tiempos de ciclo | Lotes rápidos y continuos | Cambio moderado | Recuperación lenta y laboriosa |
Descarga de pastel | Liberación simultánea asistida por gravedad | Liberación secuencial placa por placa | Se requiere intervención manual |
Los modelos horizontales requieren un amplio espacio lineal. Debe acomodar toda la longitud de la pila de placas más la distancia de retracción del ariete hidráulico. Una unidad vertical se construye hacia arriba. Utiliza el espacio superior de manera eficiente. Esto le permite instalar maquinaria de separación de alta capacidad en diseños de planta restringidos.
Los modelos tradicionales de placa y marco a menudo requieren que los operadores raspen físicamente las tortas de las telas. Este trabajo manual aumenta drásticamente el tiempo de respuesta. Un sistema vertical utiliza una indexación continua de la tela. Los motores de accionamiento arrastran la tela sobre los rodillos. Los pasteles se caen de forma natural. Esto elimina por completo la necesidad de raspar manualmente.
La velocidad determina la rentabilidad general de las instalaciones. El desplazamiento secuencial de las placas en los modelos horizontales ralentiza la fase de descarga. Una máquina vertical abre todas las cámaras simultáneamente. La tela continua descarga todas las tortas a la vez. Este procesamiento por lotes continuo ofrece tiempos de ciclo rápidos. Puede procesar más tonelaje diario utilizando menos máquinas.
Los modelos horizontales suelen ofrecer precios de compra iniciales más bajos. Presentan conjuntos mecánicos más simples. Esto hace que el mantenimiento estándar sea relativamente sencillo. Sin embargo, los modelos verticales compensan los mayores costos iniciales de instalación gracias a una eficiencia superior. Reducen drásticamente las necesidades laborales a largo plazo. Las tortas más secas también reducen las demandas de secado térmico posteriores. Conservará enormes cantidades de energía durante la vida útil del equipo.
Varios sectores dependen de tecnologías de separación avanzadas para mantener la rentabilidad. Diferentes industrias presentan características únicas de lodo. El diseño robusto se adapta bien a estos diversos desafíos.
Las operaciones mineras generan enormes volúmenes de lodo. Es necesario separar los valiosos concentrados minerales de las aguas residuales. Un filtro prensa vertical especializado se encarga de la deshidratación de relaves de manera eficiente. Recupera agua limpia para la reutilización de las plantas. También destaca en el procesamiento de tierras raras. Estas aplicaciones exigen una alta precisión y una humedad de la torta extremadamente baja para el transporte.
El sector químico se ocupa de disolventes agresivos y partículas finas. La producción de petroquímicos y pigmentos sintéticos requiere un estricto control de calidad. La separación al aire libre corre el riesgo de contaminar el producto. También amenaza la salud de los trabajadores. Las capacidades de procesamiento incluidas resultan aquí de vital importancia. Contendrá de forma segura materiales peligrosos durante todo el ciclo de filtración.
El saneamiento sigue siendo la máxima prioridad en el procesamiento de alimentos. Las instalaciones que separan aceites, azúcares o almidones comestibles requieren equipos higiénicos. La maquinaria tradicional alberga bacterias en las grietas. Los modelos verticales avanzados admiten protocolos automatizados de limpieza in situ (CIP). El entorno de filtración cerrado evita que contaminantes externos entren en el flujo del producto. Este cumplimiento cumple con las estrictas regulaciones de la FDA.
Las plantas de tratamiento de aguas residuales municipales e industriales enfrentan una presión creciente. Deben manipular lodos biológicos de gran volumen y difíciles de deshidratar. Los métodos estándar dejan los lodos húmedos y pesados. La compresión de la membrana a alta presión elimina la humedad interna persistente. Esto reduce el volumen total de lodos enviados a los vertederos. Reduce significativamente las tarifas de transporte de eliminación.
Seleccionar la maquinaria adecuada requiere una evaluación técnica rigurosa. No se puede confiar únicamente en las especificaciones básicas. Los compradores deben alinear las capacidades del equipo con las condiciones exactas de las instalaciones.
Los ingenieros deben calcular con precisión el tonelaje diario. Debe hacer coincidir el volumen total de la cámara con los caudales de lodo esperados. Las máquinas de tamaño insuficiente crean graves cuellos de botella en la producción. Las unidades de gran tamaño desperdician valiosos servicios y espacio. Debe determinar el área de filtración exacta necesaria para alcanzar los objetivos de producción. Calcule los tiempos de los lotes cuidadosamente para garantizar una operación aguas arriba continua.
La química de la lechada dicta la construcción de su hardware. Las placas de acero estándar se degradan rápidamente cuando se exponen a ácidos. Debe especificar los materiales de placa adecuados. El polipropileno reforzado ofrece una excelente resistencia a los productos químicos corrosivos. Resiste niveles severos de pH de manera efectiva. Además, debe seleccionar telas filtrantes en función de las temperaturas de funcionamiento y la abrasividad de las partículas. Un tejido incorrecto de la tela provoca frecuentes desgarros y tiempos de inactividad.
La confiabilidad del equipo se extiende más allá de la propia máquina. Debes evaluar al fabricante minuciosamente. Evalúe sus plazos de entrega estándar. Verifique sus certificaciones ISO para garantizar la calidad de fabricación. Más importante aún, confirmar la disponibilidad nacional de piezas de repuesto. Un sello hidráulico roto puede detener la producción durante semanas si las piezas de repuesto requieren envío al extranjero.
Las soluciones disponibles en el mercado rara vez se adaptan perfectamente a aplicaciones industriales complejas. Debes valorar las opciones de personalización disponibles. Muchas instalaciones requieren sistemas automatizados de lavado de telas para evitar el cegamiento. Otros necesitan una programación de PLC personalizada para integrarse con las salas de control centrales existentes. La escalabilidad modular le permite agregar placas adicionales más adelante. Puede aumentar la capacidad a medida que crecen sus volúmenes de producción.
El despliegue de maquinaria industrial pesada implica desafíos logísticos inherentes. Los administradores de instalaciones deben preparar su infraestructura adecuadamente. Ignorar estos requisitos previos provoca retrasos en la puesta en servicio y fallos operativos.
La instalación de estas enormes estructuras requiere un extenso trabajo de aparejos y grúas. El peso de la pila de placas verticales exige una cimentación de hormigón armado. Debe coordinar el equipo de levantamiento pesado dentro de ambientes de planta cerrados. Los administradores de las instalaciones deben programar un tiempo de inactividad adecuado durante la fase de instalación. La alineación adecuada del marco vertical sigue siendo fundamental para evitar que se atasque mecánicamente más adelante.
Este equipo automatizado consume importantes utilidades. Debe evaluar la capacidad de sus instalaciones existentes. La fase de compresión de la membrana requiere un gran volumen de aire comprimido o agua a presión. Los enormes cilindros de cierre exigen unidades hidráulicas robustas. Si los compresores de aire de su planta carecen de suficiente potencia CFM, el ciclo de compresión fallará. Es posible que necesite actualizar los sistemas de servicios auxiliares antes de la instalación.
La transición desde un equipo manual básico introduce una curva de aprendizaje pronunciada. Los equipos de mantenimiento deben adaptarse a sistemas mecánicos sofisticados. El sistema de seguimiento continuo de la tela requiere una calibración precisa del sensor. Los paños desalineados se arrugan y rasgan rápidamente. Los equipos también deben aprender a dar servicio a sellos neumáticos de alta presión. Debe invertir en programas integrales de capacitación dirigidos por proveedores para su personal de mantenimiento.
El comportamiento de los lodos sigue siendo notoriamente impredecible. La distribución del tamaño de las partículas cambia diariamente. No se pueden adquirir equipos de filtración industrial basándose únicamente en la teoría. Es absolutamente necesario realizar pruebas piloto o a escala de laboratorio. Debe probar muestras de lodo específicas tomadas directamente de su línea de proceso. Las pruebas piloto verifican la selección de la tela, la presión de compresión requerida y los tiempos de ciclo esperados. Elimina el riesgo de fallos de rendimiento a gran escala.
La actualización a un sistema de separación vertical automatizado ofrece un inmenso valor estratégico. Optimiza los espacios restringidos de las instalaciones y al mismo tiempo reduce drásticamente los requisitos de mano de obra. La combinación de exprimido a alta presión y soplado de aire garantiza un secado superior de la torta. Esto reduce directamente las demandas de procesamiento secundario.
Recomendamos establecer una matriz de decisión integral antes de comprar. Debe trazar un mapa de las características exactas de su lodo, las limitaciones de la huella física y las restricciones de servicios públicos. Compare cuidadosamente estas métricas con las especificaciones del proveedor. Preste mucha atención a la compatibilidad de los materiales y a las capacidades de descarga automatizada.
Tome medidas proactivas para validar su estrategia de adquisiciones. Anime a su equipo de ingeniería a solicitar una prueba piloto de material. Consulte directamente con un ingeniero de aplicaciones para verificar sus especificaciones de tamaño. Las pruebas en el mundo real siguen siendo el camino más confiable para lograr el éxito operativo a largo plazo.
R: La tela filtrante continua generalmente dura entre 3 y 6 meses. La vida útil depende en gran medida de la frecuencia operativa y de la abrasividad del lodo. Los materiales muy ácidos o alcalinos pueden acelerar el desgaste. Los ciclos de lavado automatizados de rutina prolongan significativamente la durabilidad de la tela. Debe inspeccionar el material con regularidad para evitar desgarros inesperados y costosos tiempos de inactividad no planificados.
R: Sí, procesan habitualmente materiales altamente abrasivos como relaves minerales. Los fabricantes utilizan placas de polipropileno reforzado y telas filtrantes especializadas resistentes al desgaste. Recomendamos especificar materiales de diafragma de alta resistencia para evitar una degradación prematura. El control adecuado de la alimentación de lodo también minimiza el desgaste por impacto a alta velocidad dentro de las cámaras de filtración individuales.
R: La deshidratación mecánica consume sustancialmente menos energía que el secado térmico. La compresión a alta presión y el soplado de aire comprimido eliminan mecánicamente la mayor parte de la humedad. Esto reduce drásticamente la energía térmica necesaria para el procesamiento posterior. Las instalaciones a menudo observan reducciones significativas en el uso diario de servicios públicos al reemplazar los sistemas de evaporación térmica con separación mecánica avanzada.
R: La mayoría de los sistemas modernos funcionan con presiones de compresión del diafragma de hasta 16 bar. Algunos modelos especializados de alta presión alcanzan hasta 30 bar. Presiones más altas producen tortas de filtración significativamente más secas. Debe asegurarse de que los sistemas de aire comprimido o agua hidráulica de sus instalaciones puedan soportar de manera confiable estos requisitos de carga máxima durante la operación.
